DRV8881 - DRV8881 2A 双路 H 桥电机驱动器 SLVSD1

DRV8881是TI公司(德州仪器)的一款集成FET的步进栅极驱动器产品,DRV8881是DRV8881 2A 双路 H 桥电机驱动器 SLVSD1,本站介绍了DRV8881的产品说明、应用、特性等,并给出了与DRV8881相关的TI元器件型号供参考.

DRV8881 - DRV8881 2.5A 双路 H 桥电机驱动器 (Rev. A) - TI德州仪器(Texas Instruments)

产品特性
  • 双路 H 桥电机驱动器
    • 双极步进电机驱动器
    • 单路或双路刷式直流电机驱动器
  • 6.5V 至 45V 的工作电源电压范围
  • 两个控制接口选项
    • PHASE/ENABLE (DRV8881E)
    • PWM (DRV8881P)
  • 多种衰减模式,可为任何电机提供支持
    • AutoTune™(仅限 DRV8881E)
    • 混合衰减
    • 慢速衰减
    • 快速衰减
  • 平滑运动的自适应消隐时间
  • 并行工作模式(仅限 DRV8881P)
  • 可配置关断时间脉宽调制 (PWM) 斩波
    • 10、20 或 30μs 关断时间
  • 3.3V,10mA 低压降 (LDO) 稳压器
  • 低电流休眠模式 (28μA)
  • 小型封装尺寸
    • 28 引脚散热薄型小外形尺寸 (HTSSOP) (PowerPAD) 封装
    • 28 引脚超薄型四方扁平无引线 (WQFN) (PowerPAD) 封装
    空白
  • 保护特性
    • VM 欠压闭锁 (UVLO)
    • 电荷泵电压 (CPUV)
    • 过流保护 (OCP)
    • 自动过流保护 (OCP) 重试
    • 热关断 (TSD)
    • 故障条件指示引脚 (nFAULT)
产品应用
  • 自动取款机和验钞机
  • 视频安保摄像机
  • 多功能打印机和文档扫描仪
  • 工厂自动化和机器人
  • 舞台照明设备
产品说明

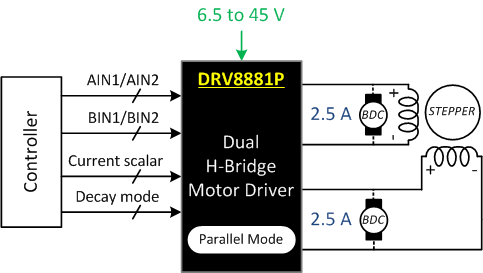

DRV8881 是一款面向工业应用的双极步进或刷式直流电机驱动器。 该器件的输出级由两个 N 沟道功率金属氧化物半导体场效应晶体管 (MOSFET) H 桥驱动器组成。 DRV8881 的每个 H 桥能够驱动高达 2.5A 的峰值电流或 1.4A 均方根 (rms) 电流(采用适当的印刷电路板 (PCB) 接地层进行散热,电压为 24V,TA = 25°C)。

AutoTune™ 可自动调整电机以实现最佳电流调节性能,并且能够对电机变化和老化问题进行补偿。 DRV8881E 上提供 AutoTune 功能。 此外,该器件还提供慢速、快速和混合三种衰减模式。

该器件可通过 PH/EN (DRV8881E) 或 PWM (DRV8881P) 引脚提供一个简单的控制接口。 内置的感测放大器能够实现可调节的电流控制。 凭借专用的 nSLEEP 引脚,该器件可提供一种低功耗的休眠模式,从而实现超低静态电流待机。

该器件内置以下保护功能:欠压、电荷泵故障、过流、短路以及过热保护。 故障条件通过 nFAULT 引脚指示。

产品器件信息
器件型号封装封装尺寸(标称值)
DRV8881HTSSOP (28)9.70mm × 6.40mm
WQFN (28)5.50mm × 3.50mm
