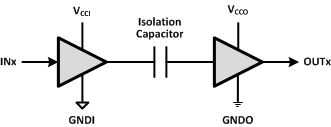

ISO7821 - 产品图解:
ISO7821-高性能 5.7kVRMS 增强型双通道数字隔离器
ISO7821-TI芯片-数字隔离器-隔离
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - ISO7821介绍
ISO7821 - 高性能 5.7kVRMS 增强型双通道数字隔离器

ISO7821是TI公司的一款TI芯片产品,ISO7821是高性能 5.7kVRMS 增强型双通道数字隔离器,本页介绍了ISO7821的产品说明、应用、特性等,并给出了与ISO7821相关的TI元器件型号供参考。

ISO7821 - 高性能 5.7kVRMS 增强型双通道数字隔离器 - TI芯片 - 数字隔离器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 信号传输速率:高达 100Mbps
  • 宽电源范围:2.25V 至 5.5V
  • 2.25V 至 5.5V 电平转换
  • 宽温度范围:–55°C 至 125°C
  • 低功耗,每通道电流典型值为 1.8mA(1Mbps 时)
  • 低传播延迟:典型值 11ns(5V 电源供电时)
  • 行业领先的 CMTI:±100kV/μs
  • 优异的电磁兼容性 (EMC)
  • 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
  • 低辐射
  • 隔离隔栅寿命:> 25 年
  • 宽体 (DW) 小外形尺寸集成电路 (SOIC)-16 封装
  • 安全及管理批准:中的安全及管理批准列表
    • 8000 VPK VIOTM 和 2121 VPK VIORM 增强型隔离,符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准
    • 符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
    • CSA 组件接受通知 5A,IEC 60950-1、IEC 60601-1 和 IEC 61010-1 终端设备标准
    • 符合 GB4943.1-2011 的 CQC 认证
2 应用范围
  • 工业自动化
  • 电机控制
  • 电源
  • 太阳能逆变器
  • 医疗设备
  • 混合动力电动汽车
产品说明

ISO7821 是一款高性能双通道数字隔离器,隔离电压高达 8000 VPK。 该器件已通过符合 VDE、CSA 和 CQC 标准的增强型隔离认证。 在隔离 CMOS 或者 LVCMOS 数字 I/O 时,该隔离器可提供高电磁抗扰度和低辐射,且具有低功耗特性。 每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。 ISO7821 具有一个正向通道和一个反向通道。。 如果出现输入功率或信号丢失,ISO7821 器件默认输出“高”电平,ISO7821F 器件默认输出“低”电平。 更多详细信息与隔离式电源一起使用时,此器件可防止数据总线或者其它电路上的噪音电流进入本地接地,以及干扰或损坏敏感电路。 凭借创新的芯片设计和布线技术,ISO7821 的电磁兼容性得到了显著增强,从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。 ISO7821 采用 16 引脚 SOIC 宽体 (DW) 封装。

产品器件信息
器件型号封装封装尺寸(标称值)
ISO7821/ISO7821FSOIC,DW (16)10.30mm x 7.50mm
