ADC3443 - ADC344x 四通道 14 位 125 Msps 模数转换器

ADC3443是TI德州仪器公司的一款高速ADC(>10MSPS)产品，ADC3443是ADC344x 四通道 14 位 125 Msps 模数转换器，本站介绍了ADC3443的封装应用图解、特点和优点、功能等，并给出了与ADC3443相关的TI元器件型号供参考。

ADC3443 - ADC344x 四通道 14 位 125 Msps 模数转换器 - 高速ADC(>10MSPS) - 模数转换器 - 德州仪器

产品特性

四通道
14 位分辨率
单电源：1.8V
串行低压差分信号 (LVDS) 接口
支持 1 分频，2 分频和 4 分频的灵活输入时钟缓冲器

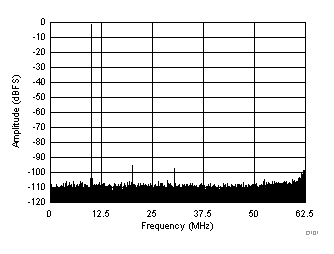

fIN = 70MHz 时，信噪比 (SNR) = 72.4dBFS，无杂散动态范围 (SFDR) = 87dBc
超低功耗：
- 125MSPS 时为每通道 98mW
通道隔离：105dB
内部抖动和斩波
支持多芯片同步
与 12 位版本器件引脚到引脚兼容
封装：超薄四方扁平无引线 (VQFN)-56 (8mm x 8mm)

产品应用

多载波、多模式蜂窝基站
雷达和智能天线阵列
炮弹制导
电机控制反馈
网络和矢量分析器
通信测试设备
无损检测
微波接收器
软件定义无线电 (SDR)
正交和分集无线电接收器

产品说明

ADC344x 属于高线性度、超低功耗、四通道、14 位、25MSPS 至 125MSPS 模数转换器 (ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。输入时钟分频器可给予系统时钟架构设计更高的灵活性，同时 SYSREF 输入可实现整个系统同步。 ADC344x 系列支持串行低压差分信号 (LVDS)，从而减少接口线路的数量，实现高系统集成度。串行 LVDS 接口为双线制，通过两个 LVDS 对串行输出每个 ADC 数据。内部锁相环 (PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 14 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。

产品器件信息

部件号	封装	封装尺寸（标称值）
ADC344x	VQFN (56)	8.00mm x 8.00mm
