ADS7254技术文档下载：

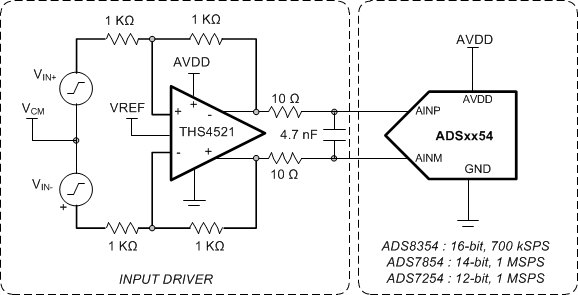

ADS7254 - 产品图解：
ADS7254 - 双核 1MSPS 16-/14-/12-位同步采样模数转换器
ADS7254是TI公司的一款精密ADC(<=10MSPS)产品，ADS7254是双核 1MSPS 16-/14-/12-位同步采样模数转换器，本页介绍了ADS7254的产品说明、应用、特性等，并给出了与ADS7254相关的TI元器件型号供参考。
ADS7254 - 双核 1MSPS 16-/14-/12-位同步采样模数转换器 - 精密ADC(<=10MSPS) - 模数转换器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 16 位、14 位和 12 位引脚兼容系列
- 双通道同步采样
- 支持全差分输入
- 高速：
- ADS8354：16 位，700kSPS
- ADS7854：14 位，1MSPS
- ADS7254：12 位，1MSPS
- 出色的直流性能：
- ADS8354:
- 16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL)
- ADS7854：
- 14 位 NMC DNL，±1.5 LSB，最大 INL
- ADS7254：
- 12 位 NMC DNL，±1 LSB，最大 INL
- ADS8354:
- 出色的交流性能：
- ADS8354：
- 93dB 信噪比 (SNR)，-100dB 总谐波失真 (THD)
- ADS7854：
- 88dB SNR，-95dB THD
- ADS7254：
- 72dB SNR，–90dB THD
- ADS8354：
- 双路、可编程和经缓冲的 2.5V 内部基准电压
- 在 -40°C 至 125℃ 的扩展工业温度范围内完全额定运行
- 小封装尺寸：16 引脚超薄型四方扁平无引线 (WQFN) 封装 (3mm × 3mm) 和 16 引脚薄型小外形尺寸 (TSSOP) 封装
产品应用
- 电机控制：使用编码器进行位置测量
- 光纤网络：掺铒光纤放大器 (EDFA) 增益控制环路
- 保护中继器
- 电源质量测量
- 三相电源控制
- 可编程逻辑控制器
产品说明
ADS8354、ADS7854 和 ADS7254 均属于引脚兼容的双路高速同步采样模数转换器 (ADC) 产品系列，支持全差分模拟输入。
每个器件均包含两个可独立编程的基准电压源，可用于系统级的增益校准。 并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。 该系列器件支持两种低功耗模式，可针对给定输出优化功耗。 所有器件都在扩展工业温度范围（-40°C 至 + 125°C）内完全额定运行，并且采用引脚兼容的 WQFN-16 (3mm × 3mm) 和 TSSOP-16 封装。
产品器件信息
| 部件号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| ADSxx54 | TSSOP (16) | 5.00mm x 4.40mm |
| WQFN (16) | 3.00mm x 3.00mm |
