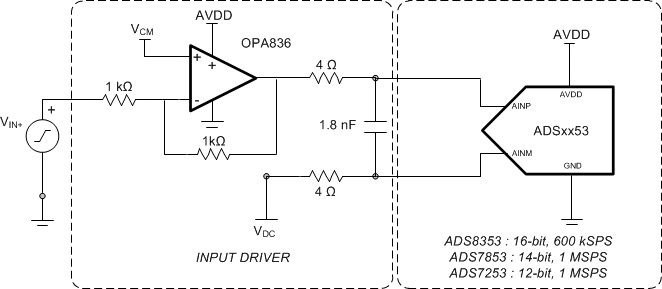

ADS7853 - 产品图解:


TI芯片:
- JL2951BGA - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- TLV5630IDWG4 - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- ADS7038Q1EVM-PDK - 开发板,套件,编程器 > 评估板 > 模数转换器(ADC)评估板
- BQ4015YMA-85 - 集成电路(IC) > 存储器 > 存储器
- CC1110EMK868-915 - 开发板,套件,编程器 > 评估板 > 射频评估和开发套件,板
- LM3420M5-4.2 - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- BQ24272YFFR - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- TMP75CQDRQ1 - 传感器,变送器 > 温度传感器 > 模拟和数字输出
- SN75LVDS83ADGGR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- SN74AS21NS - 集成电路(IC) > 逻辑 > 门和反相器
- SNJ54ACT244W - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- CY74FCT162543CTPVC - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- LM25190QRGYRQ1 - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- CSD95373BQ5M - 集成电路(IC) > 电源管理(PMIC) > 全半桥驱动器
- LM5021NA-2/NOPB - 集成电路(IC) > 电源管理(PMIC) > AC DC 转换器,离线开关
- TPS82675EVM-646 - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- CD74HCT75EG4 - 集成电路(IC) > 逻辑 > 锁存器
- THS1215IPWRG4 - 数据采集 - 模数转换器(ADC)
- SN75ALS1178NSR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- MAX3243EIDWRG4 - 集成电路(IC) > 接口 > 驱动器,接收器,收发器



ADS7853 - 双路、1 MSPS、14 位同步采样 SAR ADC
ADS7853是TI德州仪器公司的一款精密ADC(<=10MSPS)产品,ADS7853是双路、1 MSPS、14 位同步采样 SAR ADC,本站介绍了ADS7853的封装应用图解、特点和优点、功能等,并给出了与ADS7853相关的TI元器件型号供参考。
ADS7853 - 双路、1 MSPS、14 位同步采样 SAR ADC - 精密ADC(<=10MSPS) - 模数转换器 - 德州仪器
产品特性
- 16 位、14 位和 12 位引脚兼容系列
- 双通道同步采样
- 支持单端和伪差分输入
- 高速:
- ADS8353:16 位,600kSPS
- ADS7853:14 位,1MSPS
- ADS7253:12 位,1MSPS
- 出色的直流性能:
- ADS8353:
- 16 位丢码率 (NMC) 差分非线性 (DNL),±2.5 最低有效位 (LSB),最大积分非线性 (INL)
- ADS7853:
- 14 位 NMC DNL,±2 LSB,最大 INL
- ADS7253:
- 12 位 NMC DNL,±1 LSB,最大 INL
- ADS8353:
- 出色的交流性能:
- ADS8353:
- 89dB 信噪比 (SNR),-100dB 总谐波失真 (THD)
- ADS7853:
- 82dB SNR,-90dB THD
- ADS7253:
- 72dB SNR,-90dB THD
- ADS8353:
- 双路、可编程和经缓冲的 2.5V 内部基准电压
- 在 -40°C 至 125℃ 的扩展工业温度范围内完全额定运行
- 小封装尺寸:16 引脚超薄型四方扁平无引线 (WQFN) 封装 (3mm × 3mm) 和 16 引脚薄型小外形尺寸 (TSSOP) 封装
产品应用
- 电机控制:使用编码器进行位置测量
- 光纤网络:掺铒光纤放大器 (EDFA) 增益控制环路
- 保护中继器
- 电源质量测量
- 三相电源控制
- 可编程逻辑控制器
产品说明
ADS8353、ADS7853 和 ADS7253 均属于引脚兼容的双路高速同步采样模数转换器 (ADC) 产品系列,支持单端和伪差分模拟输入。
每个器件均包含两个可独立编程的基准电压源,可用于系统级的增益校准。 并且配有一个可在宽电源供电范围内运行的灵活串行接口,从而轻松实现与多种主机控制器的通信。 该系列器件支持两种低功耗模式,可针对给定输出优化功耗。 所有器件都在扩展工业温度范围(-40°C 至 + 125°C)内完全额定运行,并且采用引脚兼容的 WQFN-16 (3mm × 3mm) 和 TSSOP-16 封装。
产品器件信息
| 部件号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| ADSxx53 | TSSOP (16) | 5.00mm x 4.40mm |
| WQFN (16) | 3.00mm x 3.00mm |
