ADS8354 - 双核 1MSPS 16-/14-/12-位同步采样模数转换器

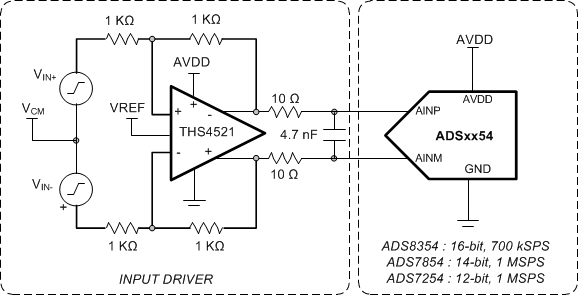

ADS8354是TI德州仪器公司的一款精密ADC(<=10MSPS)产品，ADS8354是双核 1MSPS 16-/14-/12-位同步采样模数转换器，本站介绍了ADS8354的封装应用图解、特点和优点、功能等，并给出了与ADS8354相关的TI元器件型号供参考。

ADS8354 - 双核 1MSPS 16-/14-/12-位同步采样模数转换器 - 精密ADC(<=10MSPS) - 模数转换器 - 德州仪器

产品特性

16 位、14 位和 12 位引脚兼容系列
双通道同步采样
支持全差分输入
高速：
- ADS8354：16 位，700kSPS
- ADS7854：14 位，1MSPS
- ADS7254：12 位，1MSPS
出色的直流性能：
- ADS8354:
  - 16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL)
- ADS7854：
  - 14 位 NMC DNL，±1.5 LSB，最大 INL
- ADS7254：
  - 12 位 NMC DNL，±1 LSB，最大 INL
出色的交流性能：
- ADS8354：
  - 93dB 信噪比 (SNR)，-100dB 总谐波失真 (THD)
- ADS7854：
  - 88dB SNR，-95dB THD
- ADS7254：
  - 72dB SNR，–90dB THD
双路、可编程和经缓冲的 2.5V 内部基准电压
在 -40°C 至 125℃ 的扩展工业温度范围内完全额定运行
小封装尺寸：16 引脚超薄型四方扁平无引线 (WQFN) 封装 (3mm × 3mm) 和 16 引脚薄型小外形尺寸 (TSSOP) 封装

产品应用

电机控制：使用编码器进行位置测量
光纤网络：掺铒光纤放大器 (EDFA) 增益控制环路
保护中继器
电源质量测量
三相电源控制
可编程逻辑控制器

产品说明

ADS8354、ADS7854 和 ADS7254 均属于引脚兼容的双路高速同步采样模数转换器 (ADC) 产品系列，支持全差分模拟输入。

每个器件均包含两个可独立编程的基准电压源，可用于系统级的增益校准。并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。该系列器件支持两种低功耗模式，可针对给定输出优化功耗。所有器件都在扩展工业温度范围（-40°C 至 + 125°C）内完全额定运行，并且采用引脚兼容的 WQFN-16 (3mm × 3mm) 和 TSSOP-16 封装。

产品器件信息

部件号	封装	封装尺寸（标称值）
ADSxx54	TSSOP (16)	5.00mm x 4.40mm
ADSxx54	WQFN (16)	3.00mm x 3.00mm
