• 具有集成模拟前端的 12 位模数转换器 (ADC)
• 具有自动和手动扫描功能的 4 通道、8 通道多路复用器
• 通道独立可编程输入：
  • ±10.24V、±5.12V、±2.56V、±1.28V、±0.64V
  • 10.24V、5.12V、2.56V、1.28V
• 5V 模拟电源：1.65V 到 5V I/O 电源
• 恒定的阻性输入阻抗：1MΩ
• 输入过压保护：高达 ±20V
• 低漂移的片上 4.096V 基准电压
• 出色的性能：
  • 500kSPS 的总吞吐量
  • 差分非线性 (DNL)：±0.2 最低有效位 (LSB)；最大积分非线性 (INL)：±0.2 LSB

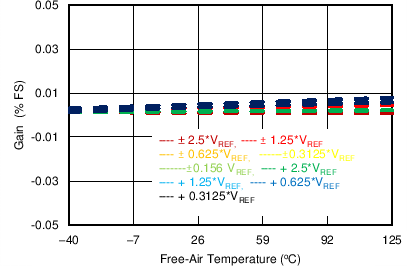

  • 增益误差和偏移误差的漂移均较低
  • 信噪比 (SNR)：73.8dB；总谐波失真 (THD)：–95dB
  • 低功耗：65mW
• AUX 输入 → 直接连接到 ADC 输入
• ALARM → 每通道的高低阈值
• SPI™- 兼容接口，支持菊花链连接
• 工业温度范围：-40°C 至 125°C
• TSSOP-38 封装 (9.7mm × 4.4mm)

框图

• 电力自动化
• 保护中继器
• PLC 模拟输入模块

ADS8664 和 ADS8668 是基于 12 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 4 通道、8 通道集成数据采集系统，工作吞吐量达 500kSPS。 这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。 这些器件由单个 5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（（±10.24V、 ±5.12V、±2.56V、±1.28V 和 ±0.64V）和单极输入范围（0V 至 10.24V、0V 至 5.12V、0V 至 2.56V 以及 0V 至 1.28V）。 模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。 输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。 该器件提供了一个 1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。

ADS8664 和 ADS8668 为数字主机提供了一个兼容串行外设接口 (SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。 数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。
