ADS8674 - 14 位、500 kSPS、4 通道和 8 通道、单电源 SAR 模数转换器 (ADC)

ADS8674是TI德州仪器公司的一款精密ADC(<=10MSPS)产品，ADS8674是14 位、500 kSPS、4 通道和 8 通道、单电源 SAR 模数转换器 (ADC)，本站介绍了ADS8674的封装应用图解、特点和优点、功能等，并给出了与ADS8674相关的TI元器件型号供参考。

ADS8674 - 14 位、500 kSPS、4 通道和 8 通道、单电源 SAR 模数转换器 (ADC) - 精密ADC(<=10MSPS) - 模数转换器 - 德州仪器

产品特性

具有集成模拟前端的 14 位模数转换器 (ADC)
具有自动和手动扫描功能的 4 通道、8 通道多路复用器
通道独立可编程输入：
- ±10.24V、±5.12V、±2.56V、±1.28V、±0.64V
- 10.24V、5.12V、2.56V、1.28V
5V 模拟电源：1.65V 到 5V I/O 电源
恒定的阻性输入阻抗：1MΩ
输入过压保护：高达 ±20V
低漂移的片上 4.096V 基准电压
出色的性能：
- 500kSPS 的总吞吐量
- 差分非线性 (DNL)：±0.2 最低有效位 (LSB)；最大积分非线性 (INL)：±0.25 LSB

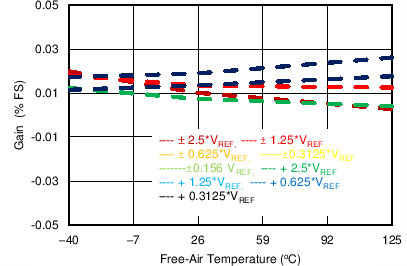

- 增益误差和偏移误差的漂移均较低
- 信噪比 (SNR)：85dB；总谐波失真 (THD)：–100dB
- 低功耗：65mW
AUX 输入 → 直接连接到 ADC 输入
ALARM → 每通道的高低阈值
SPI™- 兼容接口，支持菊花链连接
工业温度范围：-40°C 至 125°C
TSSOP-38 封装 (9.7mm × 4.4mm)

框图

产品应用

电力自动化
保护中继器
PLC 模拟输入模块

产品说明

ADS8674 和 ADS8678 是基于 14 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 4 通道、8 通道集成数据采集系统，工作吞吐量达 500kSPS。这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。这些器件由单个 5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（（±10.24V、 ±5.12V、±2.56V、±1.28V 和 ±0.64V）和单极输入范围（0V 至 10.24V、0V 至 5.12V、0V 至 2.56V 以及 0V 至 1.28V）。模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。该器件提供了一个 1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。

ADS8674 和 ADS8678 为数字主机提供了一个兼容串行外设接口 (SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。

产品器件信息

器件型号	封装	封装尺寸（标称值）
ADS867x	TSSOP (38)	9.70mm x 4.40mm
