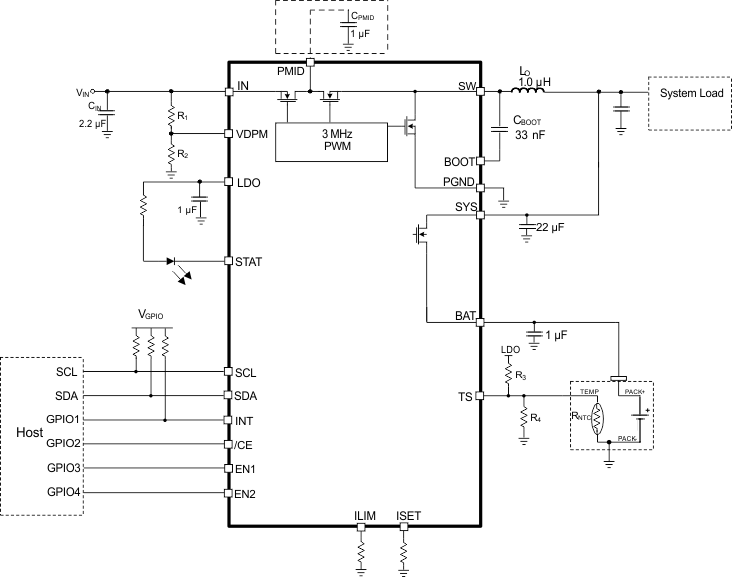

BQ24250C - 产品图解：
TI芯片：
- SN74ALS240ADBR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- ADC0804LCV - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- SN74AHC158D - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- TPS650244RHBT - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- ADS125P08EVM-PDK - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- P82B715PG4 - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LM2931ASX-5.0/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DAC60508MYZFR - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- ISOW7741FDFMR - 隔离器 > 数字隔离器
- INA199A2DCKR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- PCM1796DB - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- MSP430FR2475TPTR - 集成电路（IC） > 嵌入式 > 微控制器
- SN74LS257BNSR - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- LP3990TLX-1.8/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- SN74LVTH244AGQNR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- LM2937ET-8.0 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- M0L1304QDYYRQ1 - 集成电路（IC） > 嵌入式 > 微控制器
- CY74FCT652TQCT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- BQ29209TDRBTQ1 - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- SN74HC138PWR - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
BQ24250C - 2A 单输入 I2C/独立开关模式锂离子电池充电器
BQ24250C是TI德州仪器公司的一款电池充电器IC产品，BQ24250C是2A 单输入 I2C/独立开关模式锂离子电池充电器，本站介绍了BQ24250C的封装应用图解、特点和优点、功能等，并给出了与BQ24250C相关的TI元器件型号供参考。
BQ24250C - 2A 单输入 I2C/独立开关模式锂离子电池充电器 - 电池充电器IC - 电池管理产品 - 德州仪器
产品特性
- High-efficiency Switch-mode Charger with Separate Power Path
- Start up System from Deeply Discharged or Missing Battery
- USB Charging Compliant
- Selectable Input Current Limit of 100 mA, 500 mA, 900 mA, 1.5 A, and 2 A
- In Host Mode (After I2C Communication Starts and Before Watchdog Timer Times Out)
- Programmable Battery Charge Voltage, VBATREG
- Programmable Charge Current (ICHG)
- Programmable Input Current Limit (ILIM)
- Programmable Input Voltage Based Dynamic Power Management threshold, (VIN_DPM)
- Programmable Input Overvoltage Protection Threshold (VOVP)
- Programmable Safety Timer
- Resistor Programmable Defaults for:
- ICHG up to 2 A with Current Monitoring Output (ISET)
- ILIM up to 2 A with Current Monitoring Output (ILIM)
- VIN_DPM (VDPM)
- Watchdog Timer Disable Bit
- Integrated 4.9 V, 50 mA LDO
- Complete System Level Protection
- Input UVLO, Input Over-voltage Protection (OVP), Battery OVP, Sleep Mode, VIN_DPM
- Input Current Limit
- Charge Current Limit
- Thermal Regulation
- Thermal Shutdown
- Voltage Based NTC Monitoring Input
- Safety Timer
- 20 V Maximum Input Voltage Rating
- 10.5 V Maximum Operating Input Voltage
- Low RDS(on) Integrated Power FETs for up to 2 A Charging Rate
- Open Drain Status Outputs
- Synchronous Fixed-frequency PWM Controller Operating at 3MHz for Small Inductor Support
- AnyBoot Robust Battery Detection Algorithm
- Charge Time Optimizer for improved charge times at any given charge current
- 2.4 x 2.0 mm 30-ball WCSP Packages
产品应用
- Smart Phones
- MP3 Players
- Portable Media Players
- Handheld Devices
产品说明
The bq24250C is a highly integrated single-cell Li-Ion battery charger and system power-path management device targeted for space-limited, portable applications with high capacity batteries. The single cell charger has a single input that operates from either a USB port or AC wall adapter for a versatile solution.
Device Information
| PART NUMBER | PACKAGE | BODY SIZE |
|---|---|---|
| bq24250C | DSBGA (30) | 2.427 mm × 2.027 mm |
