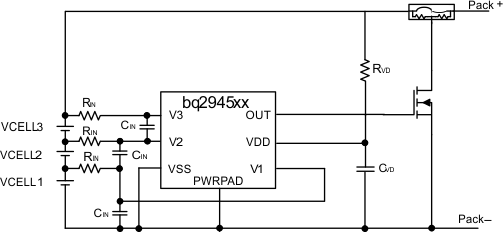

BQ294522 - 产品图解：
TI芯片：
- LMP8640MKX-T/NOPB - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- PT6653E - 板安装电源 > 直流转换器
- TRF7900APW - 射频和无线 > 射频接收器
- MSP430F4361IPZR - 集成电路（IC） > 嵌入式 > 微控制器
- SN74LV244ADWE4 - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- DAC908E/2K5 - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LM4041CIM7-1.2 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TLV117112DCYT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- CC1020RSSR - 射频和无线 > 射频收发器 IC
- LM3S9B81-IQC80-C3T - 嵌入式 - 微控制器
- TLE2084CDW - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LM235H - 传感器，变送器 > 温度传感器 > 模拟和数字输出
- SN74HC165PWT - 集成电路（IC） > 逻辑 > 移位寄存器
- TLV7103318DSER - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- SN74LVCZ16244ADGVR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TMCS1133A5AQDVGRQ1 - 传感器，变送器 > 电流传感器
- TPS3305-33DR - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DRV5055A4QLPG - 传感器，变送器 > 磁性传感器 > 线性、罗盘（IC）
- ADS828E - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LM27964SQX-A - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
BQ294522 - 用于 2 至 3 节锂离子电池的过压保护器件，具有 4.45v OVP
BQ294522是TI德州仪器公司的一款电池监控,保护及认证解决方案产品，BQ294522是用于 2 至 3 节锂离子电池的过压保护器件，具有 4.45v OVP，本站介绍了BQ294522的封装应用图解、特点和优点、功能等，并给出了与BQ294522相关的TI元器件型号供参考。
BQ294522 - 用于 2 至 3 节锂离子电池的过压保护器件，具有 4.45v OVP - 电池监控,保护及认证解决方案 - 电池管理产品 - 德州仪器
产品特性
- 2-Series and 3-Series Cell Overvoltage Monitor for Secondary Protection
- Fixed Programmable Delay Timer
- Fixed OVP Threshold
- Available Range From 3.85 V to 4.6 V
- Fixed OVP Delay Option: 4 s or 6.5 s
- High-Accuracy Overvoltage Protection: ±10 mV
- Low Power Consumption ICC ≈ 1 µA (VCELL(ALL) < VPROTECT)
- Low Leakage Current per Cell Input < 100 nA
- Small Package Footprint
- 6-Pin SON
产品应用
- Second-Level Protection in Li-Ion Battery Packs in:
- Tablets
- Slates
- Power Tools
- Notebook Computers
- Portable Equipment and Instrumentation
产品说明
The bq2945xx family of products is a secondary-level voltage monitor and protector for Li-Ion battery pack systems. Each cell is monitored independently for an overvoltage condition. Based on the configuration, an output is triggered after a fixed delay if any of the two or three cells has an overvoltage condition. This output is triggered into a high state after an overvoltage condition satisfies the specified delay timer.
产品器件信息
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| bq2945xx | SON (6) | 2.00 mm × 2.00 mm |
