• 真正的单芯片蓝牙低能耗 (BLE) 解决方案：CC2540T 既能够运行应用，也能够运行 BLE 协议栈，并且包括可连接各类传感器等元件的外设。
• 工作温度最高达 125°C
• 6mm × 6mm 封装
• 射频 (RF)
  • 可兼容蓝牙低能耗技术
  • 出色的链路预算（最高达 97dB），支持不带外部前端的远距离应用
  • 精确数字接收信号强度指示器 (RSSI)
  • 适用于符合以下全球射频规范的系统：ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
• 布局
  • 极少的外部组件
  • 提供参考设计
  • 6mm × 6mm 四方扁平无引脚 (QFN) 40 封装
• 低功耗
  • 有源模式 RX 低至 19.6mA
  • 有源模式 TX (–6dBm)：24mA
  • 功率模式 1（3µs 唤醒时间）：235μA
  • 功率模式 2（睡眠定时器打开）：0.9µA
  • 功率模式 3（外部中断）：0.4µA
  • 宽电源电压范围 (2V-3.6V)
  • 在所有功率模式下具有完全 RAM 和寄存器保持
• 有源模式下 TPS62730 兼容低功耗
  • RX 低至 15.8mA（3V 电源）
  • TX (–6dBm)：18.6mA (3V 电源)
• 微控制器
  • 高性能、低功耗的 8051 微控制器内核
  • 256KB 系统内置可编程闪存
  • 8KB 静态 RAM (SRAM)
• 外设
  • 含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
  • 集成超低功耗比较器
  • 通用定时器（1 个 16 位，2 个 8 位）
  • 21 个通用 I/O (GPIO) 引脚（19×4mA，2×20mA）
  • 具有捕捉功能的 32kHz 睡眠定时器
  • 2 个功能强大的通用同步异步收发器 (USART)，支持多种串行协议
  • 全速 USB 接口
  • 红外 (IR) 生成电路
  • 功能强大的 5 通道直接内存访问 (DMA)
  • 高级加密标准 (AES) 安全协处理器
  • 电池监视器和温度传感器
  • 每个 CC2540T 均包含唯一的 48 位 IEEE 地址
• 符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合蓝牙4.0 协议的堆栈
  • 完全功率优化堆栈，包括控制器和主机
    • GAP - 中心设备，外设，或者广播器（包括组合角色）
    • 属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器
    • 对称式对多重处理 (SMP) - AES-128 加密和解密
    • L2CAP
  • 示例应用和配置文件
    • 针对 GAP 中心和外围作用的一般应用
    • 距离临近，加速计，简单关键字，和电池 GATT 服务
  • 多重配置选项
    • 单芯片配置，允许应用在 CC2540T 上运行
    • 用于运行在一个外部微处理器上的网络处理器接口
  • BTool - 用于评估、开发和测试的视窗 (Windows) PC 应用
• 开发工具
  • CC2540T 迷你开发套件
  • SmartRF™ 软件
  • 由用于 8051 的 IAR Embedded Workbench™ 软件提供支持

• 2.4GHz 蓝牙低能耗系统
• 照明
• 电机监控
• 接近传感
• 电缆更换
• 电动工具
• 维护
• 无线 HMI 和远程显示
• USB 软件狗
• 智能手机连接

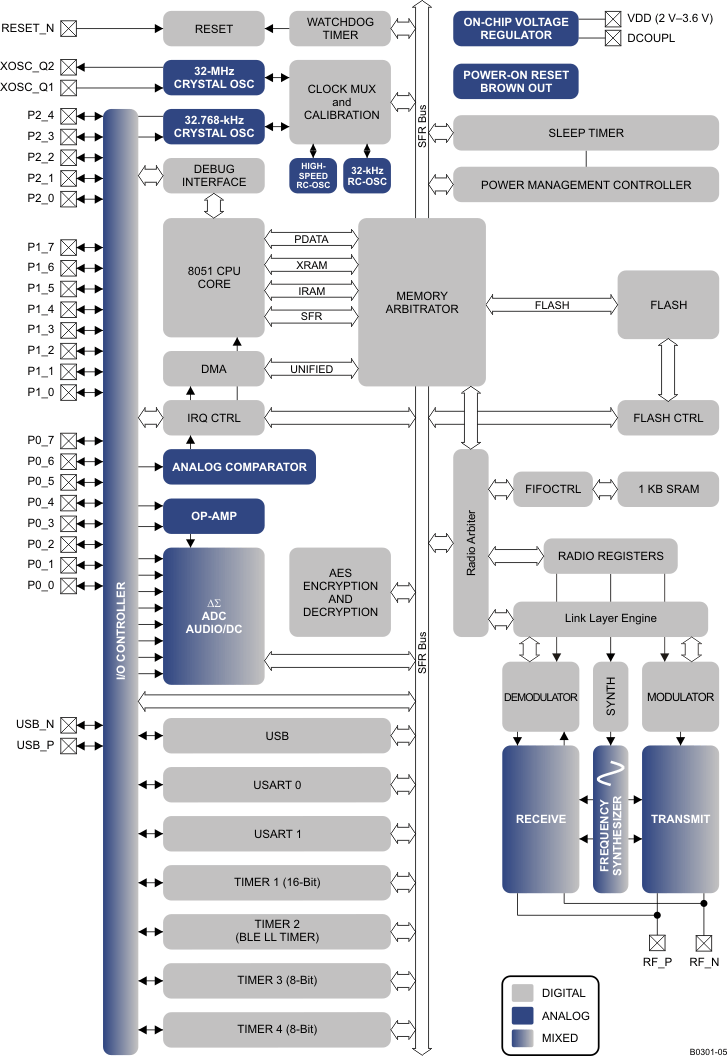

CC2540T 是一款真正经济高效的低功耗无线 MCU，适用于蓝牙低能耗应用。 该器件可在低廉的总物料成本前提下构建耐用的 BLE 主控或受控节点，并且工作温度最高可达 125°C。 CC2540T 将一款性能出色的 RF 收发器和一个业界标准的增强型 8051 MCU、系统内置可编程闪存存储器、8KB RAM 和很多其他功能强大的支持特性及外设组合在一起。 CC2540T 适用于要求超低功耗的系统。 提供有超低功耗睡眠模式。 运行模式间的切换时间短，有助于实现更低功耗。

CC2540TF256 与德州仪器的 (TI) 蓝牙低能耗协议栈相结合，提供市面上最灵活、最经济高效的单模式蓝牙低能耗解决方案。
