1 器件概述

产品特性

CC3100 SimpleLink Wi-Fi 由 Wi-Fi 网络处理器和电源管理子系统组成
Wi-Fi 网络处理器子系统
- 特有 Wi-Fi Internet-On-a-Chip™
- 专用 ARM MCU
- ROM 中的 Wi-Fi 驱动程序和多个互联网协议
- 802.11 b/g/n 射频、基带，和媒介访问控制 (MAC)，Wi-Fi 驱动器和请求方
- TCP/IP 堆栈
  - 行业标准 BSD 插槽应用编程接口 (API)
  - 8 个同时 TCP 或 UCP 插槽
  - 2 个同时 TLS 和 SSL 插槽
- 强大的加密引擎，用于与针对 TLS 和 SSL 连接的 256 位 AES 加密的快速、安全 Wi-Fi 和互联网连接
- 基站、访问点 (AP) 和 Wi-Fi Direct® 模式
- WPA2 个人和企业安全性
- 针对自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
- SmartConfig™ 技术，AP 模式和 WPS2，这些技术用于实现简单且灵活的 Wi-Fi 服务开通
- TX Power
  - 18.0 dBm @ 1 DSSS
  - 14.5 dBm @ 54 OFDM
- RX 灵敏度
  - -95.7 dBm @ 1 DSSS
  - -74.0 dBm @ 54 OFDM
- 应用数据吞吐量
  - UDP：16Mbps
  - TCP：12Mbps
主机接口
- 通过串行外设接口 (SPI) 或通用异步收发器 (UART) 接口与 8、16 和 32 位微控制器 (MCU) 或特定用途集成电路 (ASIC) 对接
- 低外部主机驱动器封装尺寸：TCP 客户端应用需要少于 7KB 的代码内存和 700B 的 RAM 内存
电源管理子系统
- 集成直流-直流转换器支持宽范围的电源电压：
  - VBAT 宽电压模式：2.1 至 3.6V
  - 预稳压 1.85V 模式
- 高级低功耗模式
  - 支持实时时钟 (RTC) 的休眠：4µA
  - 低功耗深度睡眠 (LPDS)：115 µA
  - RX 流量（MCU 激活）：53 mA@54正交频分复用 (OFDM)
  - TX 流量（MCU 激活）：223 mA@54OFDM，最大功率
  - 空闲连接：690 µA @ DTIM = 1
时钟源
- 具有内部振荡器的 40.0MHz 晶振
- 32.768kHz 晶振或外部 RTC 时钟
封装和工作温度
- 0.5mm 焊球间距，64 引脚，9mm x 9mm 四方扁平无引线 (QFN)
- 环境温度范围：-40°C 至 85°C

产品应用范围

用于物联网应用，诸如
- 云连通性
- 家庭自动化
- 家用电器
- 访问控制
- 安防系统
- 智能能源
- 互联网网关
- 工业控制
- 智能插座和仪表计量
- 无线音频
- IP 网络传感器节点

产品说明

将任一低成本、低功耗微控制器 (MCU) 连接至物联网 (I0T)。 CC3100 无线网络互联解决方案是全新 SimpleLink Wi-Fi 系列中的产品，此款产品可大大简化互联网连通性的实现。 CC3100 器件集成针对 Wi-Fi 和互联网的所有协议，这最大限度地减少了对主机 MCU 软件的要求。借助内置的安全性协议，CC3100 解决方案提供一款稳健耐用且简单的安全体验。此外，CC3100 器件是一个完整平台解决方案，其中包括多种工具和软件、示例应用、用户和编程指南、参考设计以及 TI E2E™ 支持社区。 CC3100 器件采用易于布局布线的 QFN 封装。

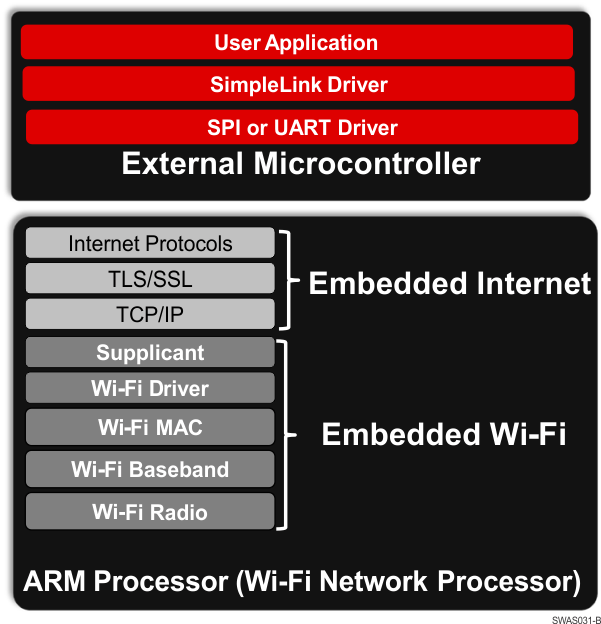

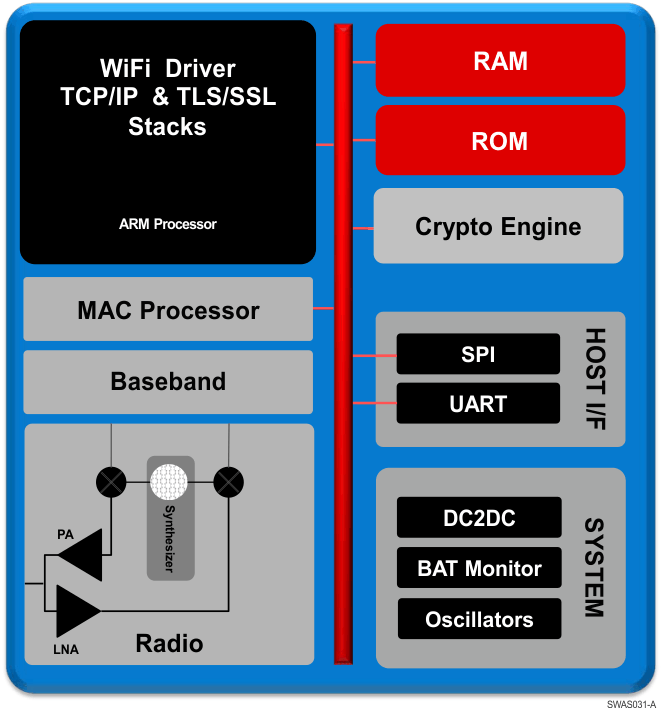

Wi-Fi 网络处理器子系统特有一个 Wi-Fi 片上互联网并且包含一个额外的专用 ARM MCU，此 MCU 可完全免除主机 MCU 的处理负担。这个子系统包含 802.11 b/g/n 射频、基带和具有强大加密引擎的 MAC，以实现支持 256 位加密的快速、安全互联网连接。 CC3100 器件支持基站、访问点和 Wi-Fi 直接模式。此器件还支持 WPA2 个人和企业安全性以及 WPS2.0。这个子系统包括嵌入式 TCP/IP 和 TLS/SSL 堆栈，HTTP 服务器和多个互联网协议。

电源管理子系统包括支持广泛电源电压范围的集成直流-直流转换器。这个子系统可启用低功耗模式，诸如具有 RTC 的休眠模式，所需电流大约 4μA。

CC3100 器件可以通过 SPI 或 UART 接口连接至任一 8、16 或 32 位 MCU。此器件驱动程序最大限度地减少了主机存储器占用要求，对于一个 TCP 客户端用于程序，要求的代码存储器少于 7KB，RAM 存储器小于 700B。

产品器件信息

产品型号	封装	封装尺寸
CC3100	四方扁平无引线 (QFN) (64)	9.0mm x 9.0mm
