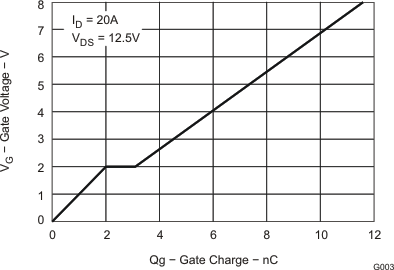

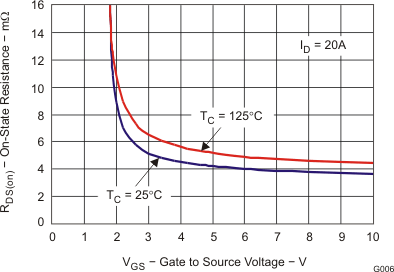

CSD16340Q3 - 产品图解：
TI芯片：
- DAC811KU - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LP87334ERHDR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- SN75LVDS180D - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- SN74LV367APWT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TMS320F28068MPZT - 集成电路（IC） > 嵌入式 > 微控制器
- TUSB3410IRHBT - 集成电路（IC） > 嵌入式 > 应用特定微控制器
- SN74LVU04APWR - 集成电路（IC） > 逻辑 > 门和反相器
- TLV2453AIDRG4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LM46002AQPWPTQ1 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- PT6947A - 直流转换器
- DRV8424EVM - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- TPS62A02APDDCR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- OPA2614IDTJG3 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LM103H-3.0 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TRS202ID - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- TLK105LRHBR - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LM22677TJE-5.0/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LM2936QM-3.3/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LM2595T-5.0 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- TPS6594133ARWERQ1 - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
CSD16340Q3 - 25V N 通道 NexFET? 功率 MOSFET
CSD16340Q3是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD16340Q3是25V N 通道 NexFET? 功率 MOSFET，本站介绍了CSD16340Q3的封装应用图解、特点和优点、功能等，并给出了与CSD16340Q3相关的TI元器件型号供参考。
CSD16340Q3 - 25V N 通道 NexFET? 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- Optimized for 5 V Gate Drive
- Resistance Rated at VGS =2.5 V
- Ultra-Low Qg and Qgd
- Low Thermal Resistance
- Avalanche Rated
- Pb Free Terminal Plating
- RoHS Compliant
- Halogen Free
- SON 3.3-mm × 3.3-mm Plastic Package
产品应用
- Point of Load Synchronous Buck Converter for Applications in Networking, Telecom, and Computing Systems
- Optimized for Control or Synchronous FET Applications
产品说明
This 25 V, 3.8 mΩ, 3.3 × 3.3 mm SON NexFET™ power MOSFET is designed to minimize losses in power conversion and optimized for 5 V gate drive applications.
Top View
Product Summary
| TA = 25°C | VALUE | UNIT | ||
|---|---|---|---|---|
| VDS | Drain-to-Source Voltage | 25 | V | |
| Qg | Gate Charge Total (4.5 V) | 6.5 | nC | |
| Qgd | Gate Charge Gate-to-Drain | 1.2 | nC | |
| RDS(on) | Drain-to-Source On-Resistance | VGS = 2.5 V | 6.1 | mΩ |
| VGS = 4.5 V | 4.3 | mΩ | ||
| VGS = 8 V | 3.8 | mΩ | ||
| Vth | Threshold Voltage | 0.85 | V | |
Ordering Information(1)
| Device | Media | Qty | Package | Ship |
|---|---|---|---|---|
| CSD16340Q3 | 13-Inch Reel | 2500 | SON 3.3 x 3.3 mm Plastic Package | Tape and Reel |
| CSD16340Q3T | 7-Inch Reel | 250 |
