CSD17576Q5B - CSD17576Q5B，30V N 通道 NexFET? 功率 MOSFET
CSD17576Q5B是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD17576Q5B是CSD17576Q5B，30V N 通道 NexFET? 功率 MOSFET，本站介绍了CSD17576Q5B的封装应用图解、特点和优点、功能等，并给出了与CSD17576Q5B相关的TI元器件型号供参考。
CSD17576Q5B - CSD17576Q5B，30V N 通道 NexFET? 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 低 Qg 和 Qgd
- 低 RDS(on)
- 低热阻
- 雪崩级
- 无铅端子镀层
- 符合 RoHS 标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 用于网络互联，电信和计算系统的负载点同步降压转换器
- 已针对同步场效应晶体管 (FET) 应用进行优化
产品说明
这款 1.7mΩ，30V，SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
顶视图产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 30 | V | |

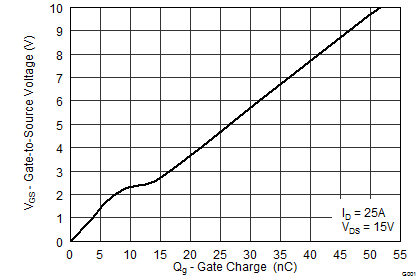

| Qg | 栅极电荷总量 (4.5V) | 25 | nC | |
| Qgd | 栅漏栅极电荷 | 5.4 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 2.4 | mΩ |
| VGS = 10V | 1.7 | mΩ | ||
| VGS(th) | 阀值电压 | 1.4 | V | |
订购信息(1)
| 器件 | 数量 | 介质 | 封装 | 出货 |
|---|---|---|---|---|
| CSD17576Q5B | 2500 | 13 英寸卷带 | SON 5mm x 6mm 塑料封装 | 卷带封装 |
| CSD17576Q5BT | 250 | 7 英寸卷带 |
