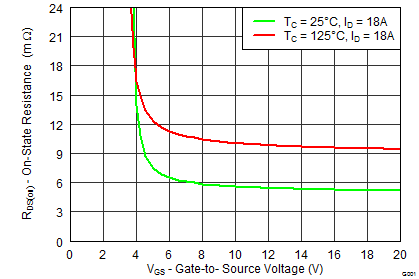

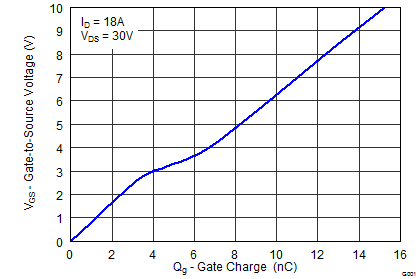

CSD18563Q5A - 产品图解：
TI芯片：
- TPS2024DR - 集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
- UC3875DWP - 集成电路（IC） > 电源管理（PMIC） > AC DC 转换器，离线开关
- LM833P - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- REF5045AIDGKT - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TPA751DR - 集成电路（IC） > 线性 > 放大器 > 音频放大器
- MC79L12ACLPRE3 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- TLE2142AIDR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TCAN1476DMTRQ1 - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LM4128CMFX-4.1 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TLV320AIC10CPFB - 集成电路（IC） > 接口 > 编解码器
- UCC3819AD - 集成电路（IC） > 电源管理（PMIC） > PFC（功率因数校正）
- DS125BR401SQ/NOPB - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- PT6503N - 直流转换器
- LM22676QTJE-ADJ/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- SN74LS251D - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- LM26400YMHX/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- SN74ABT16240ADL - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- ADS8638SRGET - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- TPS2393DBT - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- MSP430FR69221IRGCT - 集成电路（IC） > 嵌入式 > 微控制器
CSD18563Q5A - 60-V N 通道 NexFET 功率 MOSFET，CSD18563Q5A
CSD18563Q5A是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD18563Q5A是60-V N 通道 NexFET 功率 MOSFET，CSD18563Q5A，本站介绍了CSD18563Q5A的封装应用图解、特点和优点、功能等，并给出了与CSD18563Q5A相关的TI元器件型号供参考。
CSD18563Q5A - 60-V N 通道 NexFET 功率 MOSFET，CSD18563Q5A - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 环保标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 直流 - 直流转换
- 次级侧同步整流器
- 电机控制
产品说明
这款 5.7mΩ，60V，SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
顶视图产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 60 | V | |
| Qg | 栅极电荷总量 (10V) | 15.0 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 2.9 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 8.6 | mΩ |
| VGS = 10V | 5.7 | mΩ | ||
| VGS(th) | 阈值电压 | 2.0 | V | |
。 订购信息(1)
| 器件 | 介质 | 数量 | 封装 | 出货 |
|---|---|---|---|---|
| CSD18563Q5A | 13 英寸卷带 | 2500 | SON 5mm x 6mm 塑料封装 | 卷带 |
| CSD18563Q5AT | 7 英寸卷带 | 250 |
