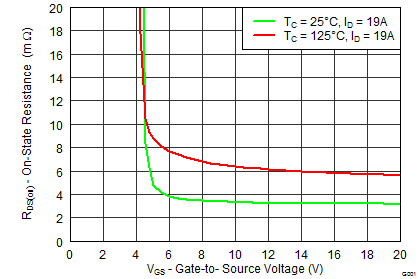

CSD19502Q5B - 产品图解：
TI芯片：
- TPS62000YEGT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- 5962-8968101RA - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- CD74HC574M - 集成电路（IC） > 逻辑 > 触发器
- TLC2264AINE4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LMK04111SQX/NOPB - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- SN1203007KTT - 未分类 > 未分类
- LMH0202MT - 集成电路（IC） > 接口 > 专用
- MAX3238CPWRG4 - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- CLVC126AQPWRG4Q1 - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- SN74LVT16245BDGGR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- LM317DCY - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- MSP430G2352IN20 - 集成电路（IC） > 嵌入式 > 微控制器
- SN74ALS244CDWR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TLC3702IPE4 - 集成电路（IC） > 线性 > 比较器
- CD74HC393M96 - 集成电路（IC） > 逻辑 > 计数器，除法器
- SN74HC645NSRE4 - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TPS77050DBVRG4 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- MSP432P411YTPZR - 集成电路（IC） > 嵌入式 > 微控制器
- LP2985IM5X-3.8/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- OPA244NA/3KG4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
CSD19502Q5B - N 通道 NexFET 功率 MOSFET，CSD19502Q5B
CSD19502Q5B是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD19502Q5B是N 通道 NexFET 功率 MOSFET，CSD19502Q5B，本站介绍了CSD19502Q5B的封装应用图解、特点和优点、功能等，并给出了与CSD19502Q5B相关的TI元器件型号供参考。
CSD19502Q5B - N 通道 NexFET 功率 MOSFET，CSD19502Q5B - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅端子镀层
- 符合 RoHS 环保标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 次级侧同步整流器
- 电机控制
产品说明
这款 3.4mΩ，80V，SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
顶视图产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 80 | V | |
| Qg | 栅极电荷总量 (10V) | 48 | nC | |
| Qgd | 栅漏栅极电荷 | 8.6 | nC | |
| RDS(on) | 漏源导通电阻 | VGS= 6V | 3.8 | mΩ |
| VGS = 10V | 3.4 | mΩ | ||
| VGS(th) | 阀值电压 | 2.7 | V | |
订购信息(1)
| 器件 | 介质 | 数量 | 封装 | 出货 |
|---|---|---|---|---|
| CSD19502Q5B | 13 英寸卷带 | 2500 | SON 5mm x 6mm 塑料封装 | 卷带封装 |
| CSD19502Q5BT | 13 英寸卷带 | 250 |
