• 三相无刷直流电机控制器
• 具有可编程增益和环路滤波器的全数字速度环路
• 用于速度控制的时钟输入或脉宽调制 (PWM) 输入
• 8.5V 至 32V 的工作电源电压范围
• 以可调转换率将 10mA 至 130mA 栅极驱动电流驱动进入 6 个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)
• 用可调延迟支持基于传感器的正弦和梯形换相 (commutation) 控制
• 灵活的配置方法：
• 串行控制
• 内部一次性可编程 (OTP) 存储器
• 外部 EEPROM
• 针对霍尔 (Hall) 传感器的 5V 线性稳压器和开关电源输出
• 串行外设接口 (SPI) 控制接口
• 低功耗待机模式
• 锁定转子检测和重新启动
• 集成过流、过压和过热保护
• 6- × 6-mm QFN 封装， 0.5-mm 间距

• 泵和工业用设备
• 点钞机
• 打印机

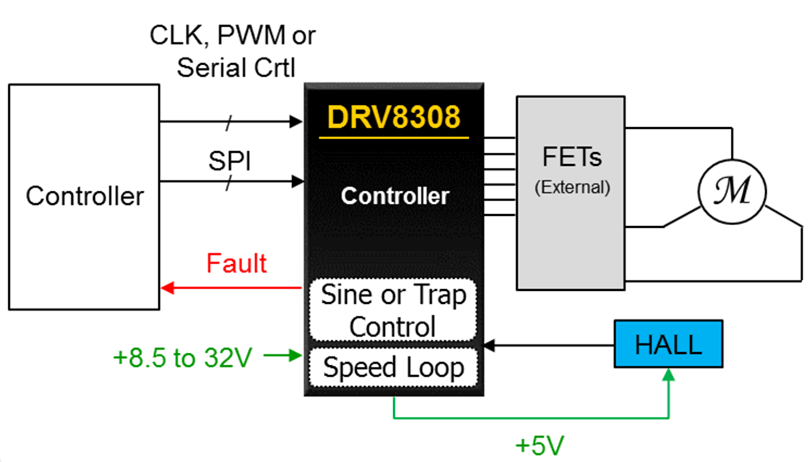

DRV8308 器件是一款三相半桥前置驱动器，此驱动器在由单电源供电的情况下能够将高达 130mA 的电流驱动进入 6 个 N 类型 MOSFET。 针对传感式三相无刷直流电机，此前置驱动器包括可配置数字速度环路、速度控制和换相模式，以优化电机性能。 经正确调节，DRV8308 器件能够以少于 0.1% 的周期抖动和快速转矩补偿来驱动电机。

借助可编程增益和环路滤波器，集成数字速度环路可以使电机在负载变化时保持速度。 可调转换率也能够降低开关噪声，并且改进电磁兼容性 (EMC)。

DRV8308 器件还借助延迟调节功能支持 120°和 180°换相模式，以增加功效。 对于高性能系统，正弦 (180°) 换相模式被用来最大限度地减少可闻噪声和转矩纹波。 一旦通过三个霍尔传感器相位至仅仅一个霍尔传感器的切换达到恒定速度，由非理想霍尔元件放置方式和匹配导致的抖动可被消除。

除了调节电机性能的高级可编程特性，SPI 接口还提供详细故障报告，例如锁定转子检测、过流、过热和过压，以及电荷泵短路和故障等，以便为整个系统设计提供强健保护和智能化。
