• 独立的 H 桥电机
  • 驱动一个直流电机、一个步进电机的绕组或其他负载
• 6.5V 至 45V 宽工作电压范围
• 565mΩ（典型值）RDS(on) (HS + LS)
• 3.6A 峰值电流驱动能力
• 脉宽调制 (PWM) 控制接口
• 无需感测电阻即可实现电流调节
• 低功耗休眠模式
• 小型封装尺寸
  • 8 引脚 HSOP 封装，带有 PowerPAD™
  • 4.9mm × 6.0mm
• 集成保护特性
  • VM 欠压闭锁 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 自动故障恢复

• 打印机
• 电器
• 工业设备
• 其他机电一体化应用

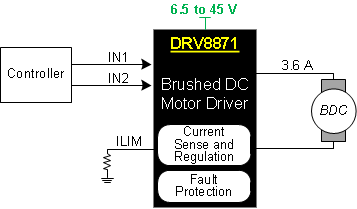

DRV8871 是一款刷式直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。 两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流双向控制电机。 利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。 如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。

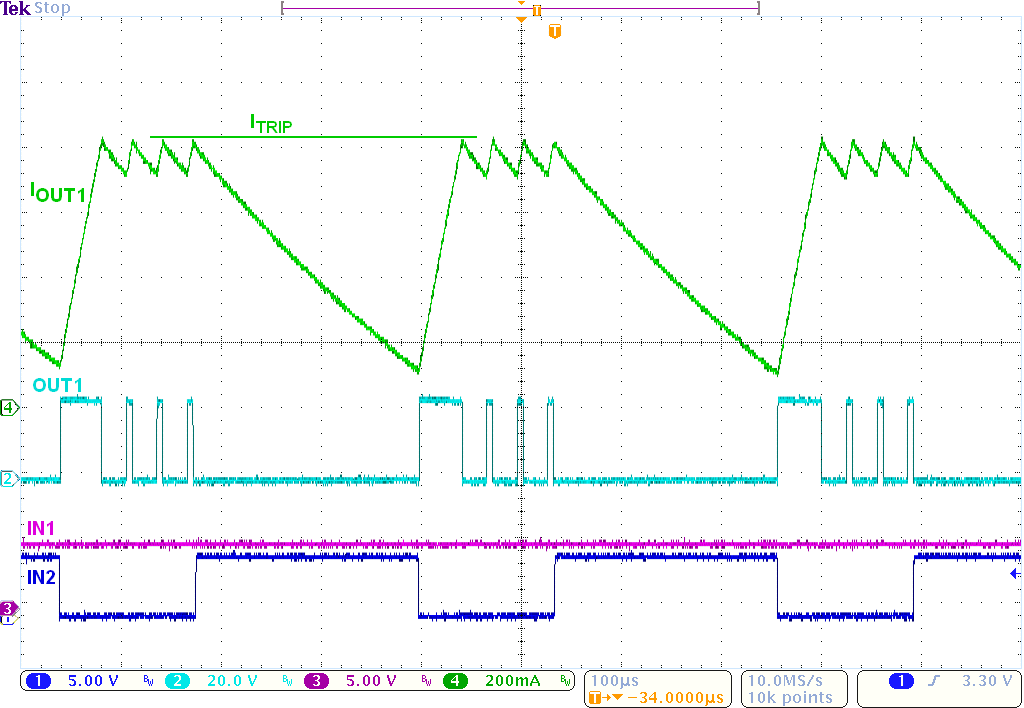

DRV8871 的高级电流调节电路不使用模拟基准电压或外部感测电阻。 这种新型解决方案采用标准的低成本、低功耗电阻来设置电流阈值。 该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。

该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)。 故障排除后，器件会自动恢复正常工作。
