• 10MHz 至 100MHz 输入像素时钟支持
• 单个差分对互连
• 可编程的数据有效载荷：
  • 10 位有效载荷，高达 100MHz
  • 12 位有效载荷，高达 75MHz
• 连续低延迟双向控制接口通道，支持 I2C，频率达 400kHz
• 2:1 多路复用器，可在两个输入成像器之间进行选择
• 具有直流均衡编码的嵌入式时钟，支持交流耦合互连
• 能够驱动长达 25 米的屏蔽双绞线
• 接收均衡器自动适应电缆损耗的变化
• 串行器和解串器上均提供有 4 个专用通用输入/输出引脚 (GPIO)
• LOCK 输出报告引脚和 AT-SPEED BIST（全速内置自检）诊断特性，可验证链路完整性
• 串行器上提供 1.8V、2.8V 或 3.3V 兼容并行输入
• 1.8V 单电源
• 符合 ISO 10605 和 IEC 61000-4-2 静电放电 (ESD) 标准
• 汽车级产品：符合 AEC-Q100 2 级要求
• 温度范围：-40°C 至 +105°C
• 小尺寸串行器 (5mm × 5mm)
• 解串器上提供 EMI/EMC 缓解功能
  • 可编程扩频 (SSCG) 输出
  • 接收器交错输出

• 前置摄像头或后置摄像头，实现碰撞缓解
• 停车辅助系统环视

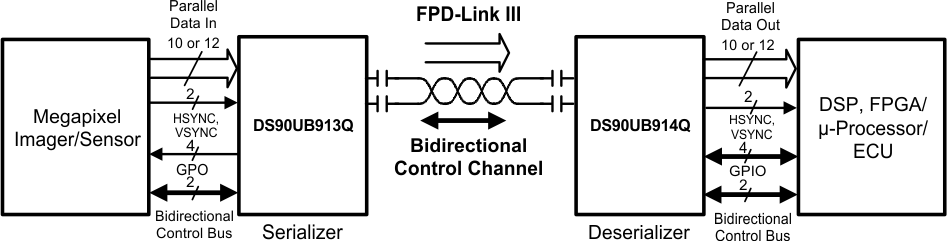

DS90UB91xQ-Q1 芯片组提供一个具有高速正向通道和双向控制通道的 FPD-Link III 接口，用来实现单一差分对上的数据传输。 DS90UB91xQ-Q1 芯片组的高速正向通道和双向控制通道数据路径上均包含差分信令。 串行器和解串器对主要用于电子控制单元 (ECU) 中成像器与视频处理器的连接。 该芯片组非常适用于驱动需要高达 12 位像素深度、2 个同步信号以及双向控制通道总线的视频数据。

解串器上有一个多路复用器，可用于在两个输入成像器之间进行选择。 解串器只能激活一个输入成像器。 主视频传输将 10 位和 12 位数据转换为单条高速串行数据流，另外一个独立的低延迟双向控制通道传输负责接收来自 I2C 端口的控制信息，与视频消隐期无关。
