INA225-Q1 - 汽车类、36V 可编程增益、双向、零漂移、高速电压输出电流感测放大器

INA225-Q1是TI德州仪器公司的一款电流分流模拟输出产品，INA225-Q1是汽车类、36V 可编程增益、双向、零漂移、高速电压输出电流感测放大器，本站介绍了INA225-Q1的封装应用图解、特点和优点、功能等，并给出了与INA225-Q1相关的TI元器件型号供参考。

INA225-Q1 - 汽车类、36V 可编程增益、双向、零漂移、高速电压输出电流感测放大器 - 电流分流模拟输出 - 电流感应放大器 - 德州仪器

产品特性

符合 AEC-Q100 标准：
- 温度等级 1：-40°C 至 +125°C
- 人体模型 (HBM) 静电放电 (ESD) 分类等级 2
- 充电器件模型 (CDM) ESD 分类等级 C4B
宽共模范围：0V 至 36V
偏移电压：±150μV（最大值，所有增益）
偏移电压漂移：0.5μV/°C（最大值）
温度范围内的增益精度（最大值）：
- 25V/V，50V/V：±0.15%
- 100V/V：±0.2%
- 200V/V：±0.3%
- 10ppm/°C 增益漂移
带宽：250kHz（增益 = 25V/V）
可编辑增益：
- G1 = 25V/V
- G2 = 50V/V
- G3 = 100V/V
- G4 = 200V/V
静态电流：350μA（最大值）
封装：超薄小外形尺寸封装 (VSSOP)-8

2 应用

产品说明

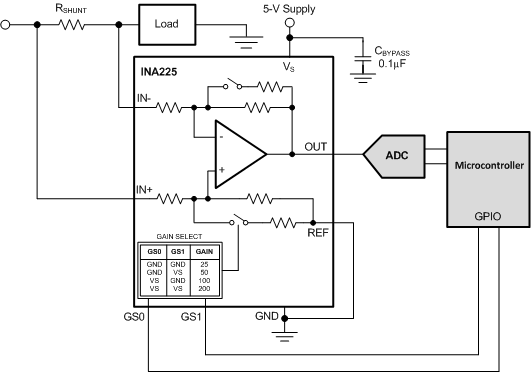

INA225-Q1 是一款电压输出、电流感测放大器，能够在 0V 至 36V 共模电压上感测电流感测电阻的压降，并且与电源电压无关。此器件是一款双向、电流分流监控器，允许外部基准用于测量双向流入电流感测电阻器的电流。

可通过两个增益选择引脚（GS0 和 GS1）选择四个离散增益级别，从而设定增益 25V/V、50V/V、100V/V 和 200V/V。凭借低偏移、零漂移架构和精密的增益值，该器件可感测低至 10mV 的满量程电流分流电阻的最大压降，而且能够在整个工作温度范围内保持很高的测量精度。

此器件由一个 +2.7V 至 +36V 的单电源供电，最大电源电流为 350μA。此器件的额定扩展工作温度范围为 -40°C 至 +125°C，采用超薄小外形尺寸封装 (VSSOP)-8 封装。

产品器件信息

器件型号	封装	封装尺寸（标称值）
INA225-Q1	VSSOP (8)	3.00mm x 3.00mm
