• 信号传输速率：高达 100Mbps
• 宽电源范围：2.25V 至 5.5V
• 2.25V 至 5.5V 电平转换
• 宽温度范围：–55°C 至 125°C
• 低功耗，每通道电流典型值为 1.7mA（1Mbps 时）
• 低传播延迟：典型值 11ns（5V 电源供电时）
• 行业领先的 CMTI：±100kV/μs
• 优异的电磁兼容性 (EMC)
• 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
• 低辐射
• 隔离隔栅寿命：> 25 年
• 宽体 (DW) 小外形尺寸集成电路 (SOIC)-16 封装
• 安全及管理批准：中的安全及管理批准列表
  • 8000 VPK VIOTM 和 2121 VPK VIORM 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
  • CSA 组件接受通知 5A，IEC 60950-1、IEC 60601-1 和 IEC 61010-1 终端设备标准
  • 符合 GB4943.1-2011 的 CQC 认证

• 工业自动化
• 电机控制
• 电源
• 太阳能逆变器
• 医疗设备
• 混合动力电动汽车

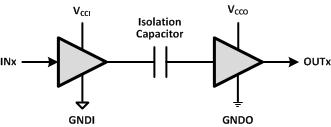

ISO7820 是一款高性能双通道数字隔离器，隔离电压高达 8000 VPK。 该器件已通过符合 VDE、CSA 和 CQC 标准的增强型隔离认证。 在隔离 CMOS 或者 LVCMOS 数字 I/O 时，该隔离器可提供高电磁抗扰度和低辐射，且具有低功耗特性。 每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。 ISO7820 具有两个正向通道，但没有反向通道。 如果出现输入功率或信号丢失，ISO7820 器件默认输出“高”电平，ISO7820F 器件默认输出“低”电平。 更多详细信息与隔离式电源一起使用时，此器件可防止数据总线或者其它电路上的噪音电流进入本地接地，以及干扰或损坏敏感电路。 凭借创新的芯片设计和布线技术，ISO7820 的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。 ISO7820 采用 16 引脚 SOIC 宽体 (DW) 封装。
