LM5025D技术文档下载：

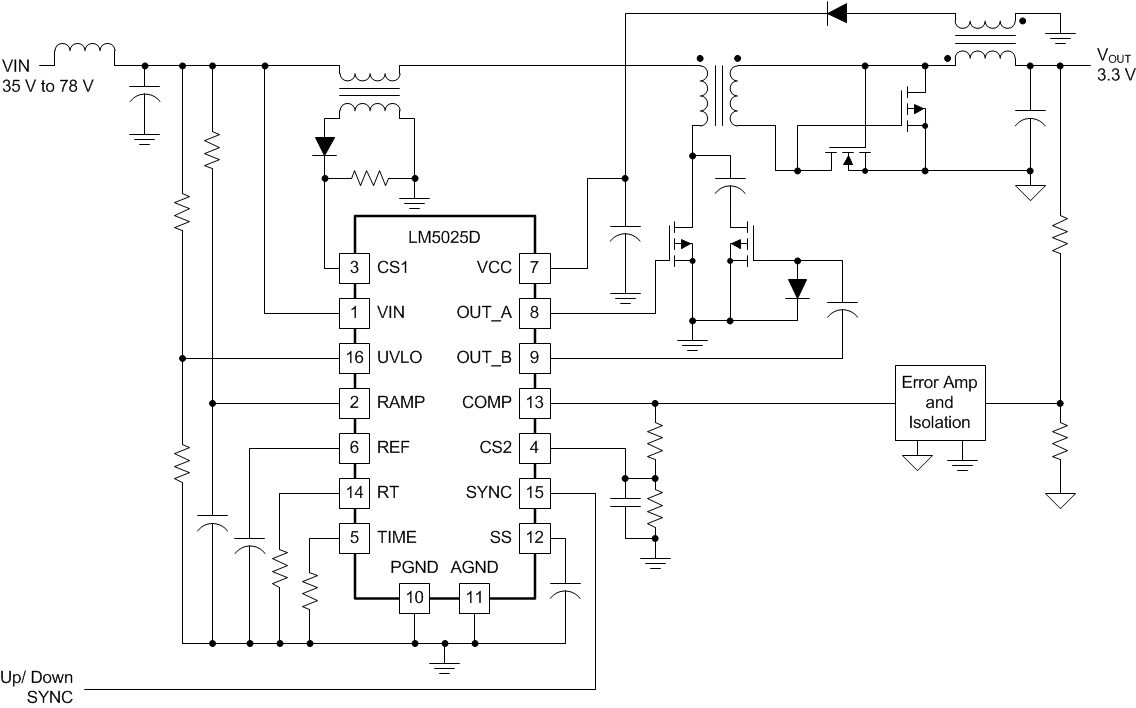

LM5025D - 产品图解：
LM5025D - LM5025 有源钳位电压模式 PWM 控制器
LM5025D是TI公司的一款PWM与谐振控制器产品，LM5025D是LM5025 有源钳位电压模式 PWM 控制器，本页介绍了LM5025D的产品说明、应用、特性等，并给出了与LM5025D相关的TI元器件型号供参考。
LM5025D - LM5025 有源钳位电压模式 PWM 控制器 - PWM与谐振控制器 - 离线隔离型DC/DC控制器和转换器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 内部启动偏置稳压器
- 3A 复合主栅极驱动器
- 具有可调节滞后功能的可编程线路欠压锁定 (UVLO)
- 前馈电压模式控制
- 可调节双模式过流保护
- 主输出和有源钳位输出之间存在可编程的重叠或死区
- 电压 x 第二钳位
- 可编程软启动
- 前沿消隐
- 单电阻可编程振荡器
- 振荡器升频和降频同步功能
- 高精度 5V 基准
- 热关断
2 应用范围
- 服务器电源
- 48V 电信电源
- 42V 汽车应用
- 高效 DC-DC 电源
产品说明
LM5025D 是 LM5025 有源钳位脉宽调制 (PWM) 控制器的功能变型。 LM5025D 在功能上有以下变化：
- CS1 和 CS2 的最大绝对额定值增加至 7V。
- CS1 和 CS2 的电流限制阈值增加至 0.5V。
- 内部 CS2 滤波放电器件已禁用，不再每个时钟周期都工作。
- 当线路 UVLO 引脚电压低于阈值时，内部 VCC 和 VREF 稳压器继续工作。
LM5025D PWM 控制器包含利用有源钳位和复位技术实现电源转换器的所有必要功能。 与传统钳位绕组或 RDC 钳位和复位技术相比，该器件采用的有源钳位技术可提升效率和功率密度。 该器件提供了两个控制输出，即主电源开关控制 (OUT_A) 和有源钳位开关控制 (OUT_B)。 两个内部复合栅极驱动器与金属氧化物半导体 (MOS) 器件和双极器件并联，提供了出色的栅极驱动特性。 该控制器针对高速操作而设计，拥有高达 1MHz 的振荡器频率范围，而且 PWM 和电流感测传播总延迟不到 100ns。 LM5025D 包含一个高压启动稳压器，该稳压器工作在 13V 至 90V 的宽输入范围内。其他功能包括：线路欠压锁定 (UVLO)、软启动、振荡器升频和降频同步功能、精密基准和热关断。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| LM5025D | TSSOP (16) | 6.60mm x 5.10mm |
