• 支持 ST-2082（推荐）、ST-2081（推荐）、SMPTE 424M、344M、292M、259M、DVB-ASI、SFF-8431 (SFP+) 和适用于 SMPTE 2022-5/6 的 10GbE 以太网
• 锁定至速率 11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或相应的 1/1.001 子速率、DVB-ASI (270Mbps) 以及 10GbE (10.3125Gbps)
• 带有快速锁定时间的无参考运行，涵盖所有支持的或选定的数据速率
• 75Ω 和 100Ω 发送器输出
• 集成了 2:1 复用输入，1:2 解复用/扇出输出
• 基于输入速率检测的自动转换率
• 片上眼图监视器
• 功耗仅 300mW，输入信号丢失时自动断电
• 可通过 SPI 或 SMBus 接口编程
• 2.5V 单电源运行
• 小型 4mm x 4mm 24 引脚 QFN 封装
• 工作温度范围：-40℃ 至 85℃

• UHDTV/4K/8K/HDTV/SDTV 视频
• 数字视频路由器和交换机
• 数字视频处理和编辑
• DVB-ASI 和分布式放大器
• 适用于 SMPTE 2022-5/6 的 10GbE 以太网

LMH1218 是一款具有集成时钟恢复器的低功耗电缆驱动器，可驱动兼容 SMPTE-SDI、SMPTE 2022-5/6、10GbE 以太网和 DVB-ASI 标准的串行视频数据。 LMH1218 支持高达 11.88Gbps 的数据传输率，可以在 4K/8K 应用中实现超高清视频显示。 LMH1218 具有 75Ω 和 50Ω 的发送器输出，支持同轴电缆、光纤及 FR-4 PCB 等多种介质选项。

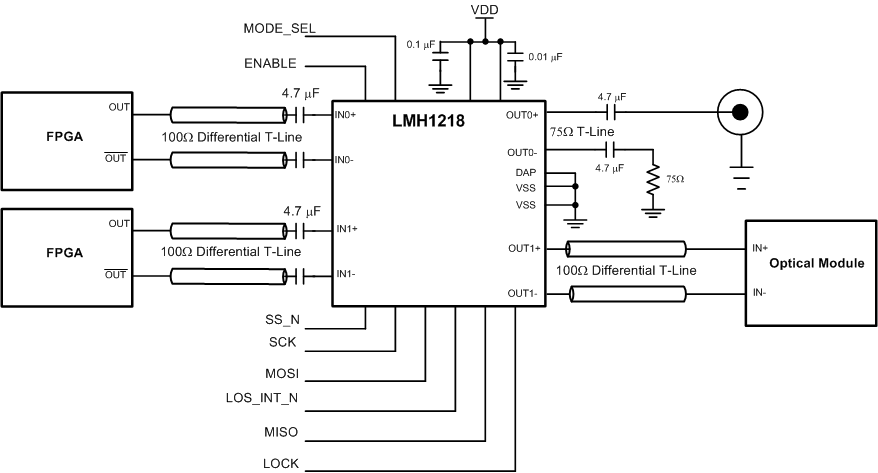

LMH1218 的输入端集成了 2 对 1 多路复用器，支持在两个视频源之间进行选择，同时可编程均衡器可以补偿 PC 板损耗，以此延长信号范围。 该片上时钟恢复器借助宽范围时钟和数据恢复 (CDR) 电路，在无需外部参考时钟和环路滤波器组件的情况下，自动检测并锁定 270Mbps 至 11.88Gbps 的串行数据，从而简化了电路板设计并降低了系统成本。 经时钟恢复的串行数据可路由到 75Ω 或 50Ω 发送器输出或同时路由到这两个输出（1 对 2 扇出模式）。 输出电压摆幅兼容 SFF-8431 (SFP+)、ST-2082/1（推荐）、SMPTE 424M、344M、292M 以及 259M 标准。

非破坏性眼图监视器支持实时测量串行数据，从而简化系统启动或现场调试过程。 LMH1218 可通过 SPI 或 SMBus 接口进行编程。
