LP2996A - LP2996 DDR 终端稳压器

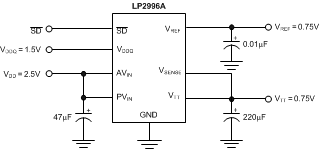

LP2996A是TI德州仪器公司的一款无产品，LP2996A是LP2996 DDR 终端稳压器，本站介绍了LP2996A的封装应用图解、特点和优点、功能等，并给出了与LP2996A相关的TI元器件型号供参考。

LP2996A - LP2996 DDR 终端稳压器 - 无 - DDR存储器电源终端 - 德州仪器

产品特性

VDDQ 最小值为 1.35V
拉电流和灌电流
低输出电压偏移
无需外部电阻
线性拓扑
挂起到 RAM (STR) 功能
低外部元件数
热关断
-40°C 至 125°C 条件下推荐使用 LP2998/8Q

产品应用

DDR1、DDR2、DDR3 和 DDR3L 端接电压
FPGA
工业/医疗 PC
SSTL-2 和 SSTL-3 端接
HSTL 端接

3 说明

LP2996A 线性稳压器的设计符合 DDR-SDRAM 端接的 JEDEC SSTL-2 规范。此器件还支持 DDR2、DDR3 和 DDR3L VTT 总线端接，VDDQ 最小值为 1.35V。此器件包含高速运算放大器，可提供出色的负载瞬变响应。输出级可防止在 DDR-SDRAM 端接所需的应用中提供 1.5A 连续电流和最大 3A 的瞬态峰值电流时发生直通。 LP2996A 还包含一个 VSENSE 引脚（用于提供出色的负载调节），以及一个 VREF 输出（作为芯片组和 DIMM 的参考）。

LP2996A 的一个附加特性是具有一个低电平有效关断 (SD) 引脚，该引脚提供“挂起到 RAM”(STR) 功能。当 SD 下拉时，VTT 输出将变为三态，并提供高阻抗输出，但 VREF 将保持有效。在此模式下，可通过较低的静态电流获得节能优势。

产品器件信息

部件号	封装	封装尺寸（标称值）
LP2996A	SO PowerPAD (8)	4.89mm x 3.90mm
