MAX3243 - 具有 +/-15kV ESD (HBM) 保护的 3V 至 5.5V 多通道 RS-232 线路驱动器/接收器
MAX3243是TI德州仪器公司的一款无产品,MAX3243是具有 +/-15kV ESD (HBM) 保护的 3V 至 5.5V 多通道 RS-232 线路驱动器/接收器,本站介绍了MAX3243的封装应用图解、特点和优点、功能等,并给出了与MAX3243相关的TI元器件型号供参考。
MAX3243 - 具有 +/-15kV ESD (HBM) 保护的 3V 至 5.5V 多通道 RS-232 线路驱动器/接收器 - 无 - RS-232收发器 - 德州仪器
产品特性
- Operates With 3-V to 5.5-V VCC Supply
- Single-Chip and Single-Supply Interface for IBM™ PC/AT™ Serial Port
- RS-232 Bus-Pin ESD Protection of ±15 kV Using Human-Body Model (HBM)
- Meets or Exceeds the Requirements of TIA/EIA-232-F and ITU V.28 Standards
- Three Drivers and Five Receivers
- Operates Up To 250 kbit/s
- Low Active Current: 300 μA Typical
- Low Standby Current: 1 μA Typical
- External Capacitors: 4 × 0.1 μF
- Accepts 5-V Logic Input With 3.3-V Supply
- Always-Active Noninverting Receiver Output (ROUT2B)
- Operating Temperature
- MAX3243C: 0°C to 70°C
- MAX3243I: –40°C to 85°C
- Serial-Mouse Driveability
- Auto-Powerdown Feature to Disable Driver Outputs When No Valid RS-232 Signal Is Sensed
产品应用
- Battery-Powered Systems
- Tablets
- Notebooks
- Laptops
- Hand-Held Equipment
产品说明

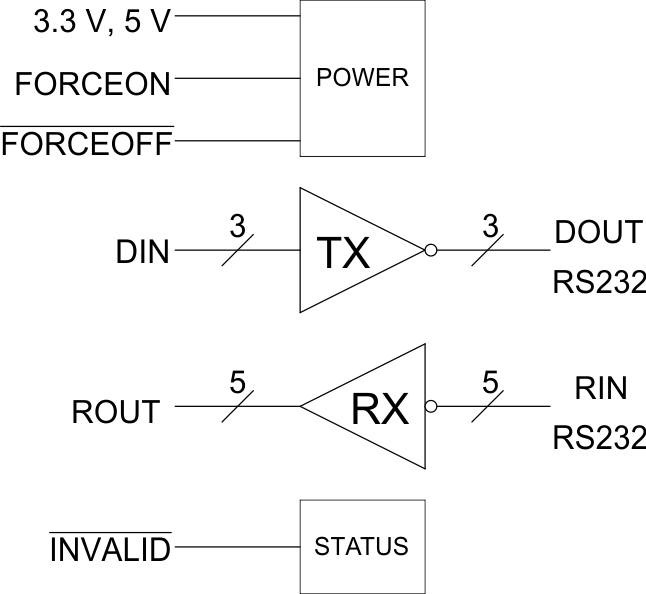

The MAX3243 device consists of three line drivers, five line receivers which is ideal for DE-9 DTE interface. ±15-kV ESD (HBM) protection pin to pin (serial- port connection pins, including GND). Flexible power features saves power automatically. Special outputs ROUT2B and INVALID are always enabled to allow checking for ring indicator and valid RS232 input.
产品器件信息
| PART NUMBER | PACKAGE (PIN) | BODY SIZE |
|---|---|---|
| MAX3243 | SSOP (28) | 10.29 mm × 5.30 mm |
| SOIC (28) | 17.90 mm × 7.50 mm | |
| TSSOP (28) | 9.70 mm × 4.40 mm |
