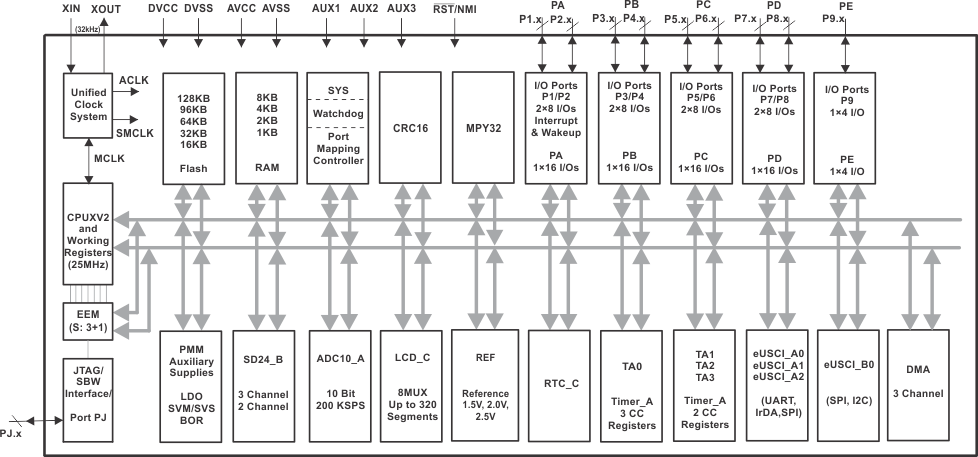

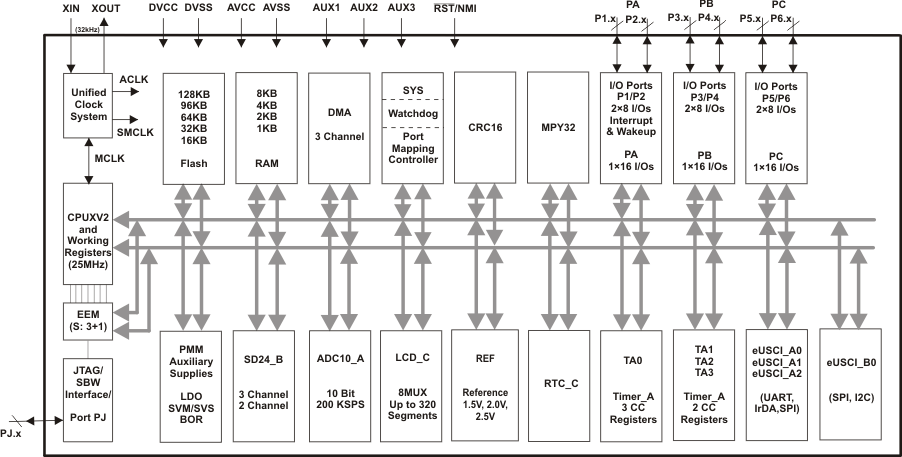

MSP430F6734A - 产品图解：
TI芯片：
- TSW1405EVM - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- UCC28250EVM-564 - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- TPS82130SILR - 板安装电源 > 直流转换器
- LM2731YEVAL/NOPB - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- SN74LVC1G27DCKRE4 - 集成电路（IC） > 逻辑 > 门和反相器
- SN74HCS10QDRQ1 - 集成电路（IC） > 逻辑 > 门和反相器
- LM5045MHX/NOPB - 集成电路（IC） > 电源管理（PMIC） > AC DC 转换器，离线开关
- CD4013BPWRE4 - 集成电路（IC） > 逻辑 > 触发器
- TPS7A2025PDQNR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- TPS62102DRG4 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- AMC0211DDR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- UCC21710DW - 隔离器 > 隔离器 - 栅极驱动器
- TPS73250DBVR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- TLV62569ADRLT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- CY29FCT818CTSOCT - 集成电路（IC） > 逻辑 > 移位寄存器
- BUF06704AIPWP - 集成电路（IC） > 线性 > 放大器 > 视频放大器和模块
- SN74AUP1T97DRYR - 集成电路（IC） > 逻辑 > 转换器，电平移位器
- LMR23630AFQDDARQ1 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- UC3872NG4 - 集成电路（IC） > 电源管理（PMIC） > 照明，镇流器控制器
- TLC555CD - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
MSP430F6734A - MSP430F673xA、MSP430F672xA 混合信号微控制器
MSP430F6734A是TI德州仪器公司的一款低功耗高性能产品，MSP430F6734A是MSP430F673xA、MSP430F672xA 混合信号微控制器，本站介绍了MSP430F6734A的封装应用图解、特点和优点、功能等，并给出了与MSP430F6734A相关的TI元器件型号供参考。
MSP430F6734A - MSP430F673xA、MSP430F672xA 混合信号微控制器 - 低功耗高性能 - 低功耗MCU - 德州仪器
1 器件概述
产品特性
- 低电源电压范围：3.6V 到低至 1.8V
- 超低功耗
- 激活模式 (AM)：所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为 265µA/MHz（典型值）在 8MHz、3.0V 且 RAM 程序执行时为 140µA/MHz（典型值）
- 待机模式 (LPM3)：实时时钟（采用晶振）、看门狗和电源监控器工作，完全 RAM 保持，快速唤醒：3.0V 时为 1.7µA，3.0V 时为 2.5µA（典型值）
- 关闭模式 (LPM4)：完全 RAM 保持，电源监控器工作，快速唤醒：3.0V 时为 1.6µA（典型值）
- 关断 RTC 模式 (LPM3.5)：关断模式，RTC（采用晶振）工作：3.0V 时为 1.24µA（典型值）
- 关断模式 (LPM4.5)：3.0V 时为 0.78µA（典型值）
- 在 3µs（典型值）内从待机模式唤醒
- 16 位精简指令集 (RISC) 架构、扩展内存、高达 25MHz 系统时钟
- 灵活的电源管理系统
- 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
- 电源电压监视、监控、和临时限电
- 由多达 2 个辅助电源供电的系统运行
- 单一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 晶体 (XT1)
- 一个具有 3 个捕捉/比较寄存器的 16 位定时器
- 3 个 16 位定时器，每个定时器具有 2 个捕捉/比较寄存器
- 增强型通用串行通信接口 (eUSCI)
- eUSCI_A0、eUSCI_A1 和 eUSCI_A2
- 增强型通用异步收发器 (UART) 支持自动波特率检测
- IrDA 编码器和解码器
- 同步串行外设接口 (SPI)
- eUSCI_B0
- 支持多个从器件寻址的 I2C
- 同步串行外设接口 (SPI)
- eUSCI_A0、eUSCI_A1 和 eUSCI_A2
- 具有晶振偏移校准和温度补偿功能的受密码保护的 RTC
- 用于备用子系统的独立电压电源
- 32kHz 低频振荡器 (XT1)
- 实时时钟
- 备用存储器（4 × 16 位）
- 三个具有差分可编程增益放大器 (PGA) 输入的 24 位 Σ-Δ 模数转换器 (ADC)
- 具有 8 路复用模式下高达 320 段对比度控制 的集成 LCD 驱动器
- 硬件乘法器支持 32 位运算
- 10位 200ksps ADC
- 内部基准
- 采样和保持、自动扫描特性
- 多达 6 个外部通道和 2 个内部通道，包括温度传感器
- 3 通道内部直接内存访问 (DMA)
- 串行板上编程，无需外部编程电压
- Table 3-1 汇总了可用的系列产品成员
- 采用 100 引脚和 80 引脚薄型方形扁平 (LQFP) 封装
- 要获得完整的模块说明，请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》 (文献号：SLAU208)
产品应用范围
- 单相电子式电度表
- 能量监控
- 公用事业仪表计量
产品说明
德州仪器 (TI) 的 MSP430™ 超低功率微控制器家族包含有多种器件，这些器件针对多种应用提供了不同的外设集合。 此架构，与多种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器，以及常数发生器，以便于获得最大编码效率。 此数控振荡器 (DCO) 可在 3 µs（典型值）内实现从低功率模式唤醒至激活模式。
MSP430F673xA 和 MSP430F672xA 微控制器配有以下外设：3 个高性能 24 位 Σ-Δ ADC、1 个 10 位 ADC，4 个 eUSCI（3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块）、4 个 16 位定时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制的 LCD 驱动器以及 1 个辅助电源系统；100 引脚封装器件的 I/O 引脚多达 72 个，而 80 引脚封装器件的 I/O 引脚多达 52 个。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(2) |
|---|---|---|
| MSP430F6736APZ | LQFP (100) | 14mm x 14mm |
| MSP430F6736APN | LQFP (80) | 12mm x 12mm |
