1 器件概述

产品特性

低电源电压范围： 3.6V 到低至 1.8V
超低功耗
- 激活模式 (AM)：所有系统时钟激活：在 8MHz、3.0V 且闪存程序执行时为 250μA/MHz（典型值）
- 待机模式 (LPM3)：看门狗（采用晶振）和电源监控器工作，完全 RAM 保持，快速唤醒：2.2V 时为 3.2μA，3.0V 时为 3.4μA（典型值）
- 关断 RTC 模式 (LPM 3.5)：关断模式，实时时钟（采用晶振）工作：3.0V 时为 0.9µA（典型值）
- 关断模式 (LPM4.5)：3.0V 时为 0.2µA（典型值）
在 3μs（典型值）内从待机模式唤醒
16 位精简指令集 (RISC) 架构、扩展存储器、高达 20MHz 的系统时钟
灵活的电源管理系统
- 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
- 电源电压监控、监视、和临时限电
统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
4 个定时器，分别配有 3、5 或 7 个捕捉/比较寄存器
2 个通用串行通信接口
- USCI_A0 和 USCI_A1 均支持
  - 具有自动波特率检测功能的增强型通用异步收发器 (UART)
  - IrDA 编码器和解码器
  - 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 均支持
  - I2C
  - 同步串行外设接口 (SPI)
全速通用串行总线 (USB)
- 集成的 USB - 物理层 (PHY)
- 集成 3.3V 和 1.8V USB 电源系统
- 集成 USB- 锁相环 (PLL)
- 8 输入和 8 输出端点
连续时间 Σ-Δ 16 位模数转换器 (ADC)，具有内部参考电压和 10 个外部模拟输入，其中 6 个单端输入和 4 个可选差分或单端输入
双通道低功耗运算放大器
四通道低阻抗接地开关
具有同步功能的双通道 12 位数模转换器 (DAC)
电压比较器
具有高达 160 段对比度控制的集成 LCD 驱动器
硬件乘法器支持 32 位运算
串行板上编程，无需外部编程电压
六通道内部直接存储器访问 (DMA)
配有电源电压备用开关的实时时钟 (RTC) 模块
Table 3-1 汇总了系列产品成员
要获得完整的模块说明，请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》（文献号：SLAU208）

产品应用范围

模拟传感器系统
数字传感器系统
手持式仪表
医疗诊断仪表
手持式工业测试仪
测量设备

产品说明

TI 的 MSP430™ 超低功耗微控制器系列由几个器件组成，这些器件针对不同应用特有不同的外设集。这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。此数控振荡器 (DCO) 可在 3 µs（典型值）内实现从低功率模式唤醒至激活模式。

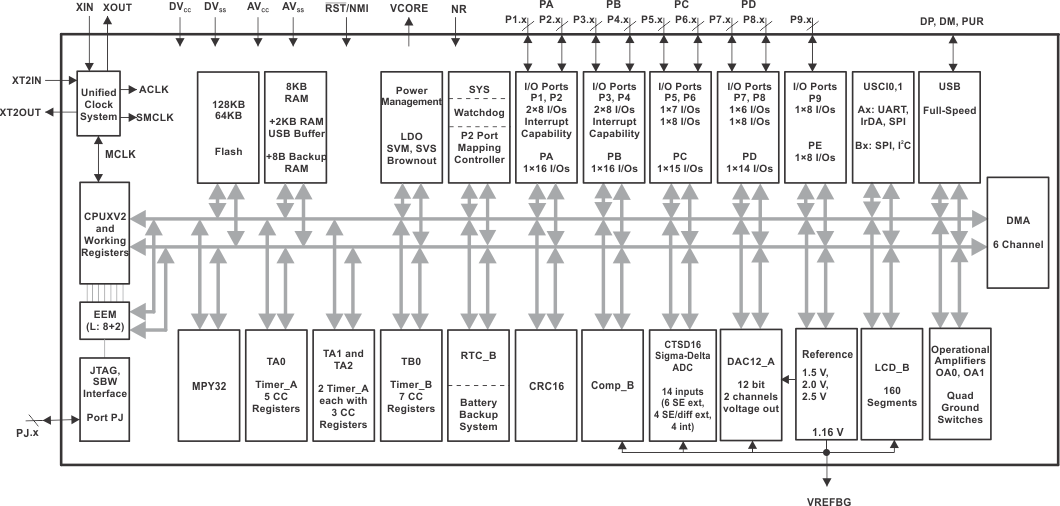

MSP430FG6626 和 MSP430FG6625 微控制器配有以下外设：1 个高性能 16 位模数转换器 (ADC)、2 个 12 位数模转换器 (DAC)、2 个运算放大器、1 个比较器、2 个通用串行通信接口 (USCI)、USB 2.0、1 个硬件乘法器、DMA、4 个 16 位定时器、1 个具有报警功能的实时时钟 (RTC) 模块、1 个 LCD 驱动器和多达 73 个 I/O 引脚。

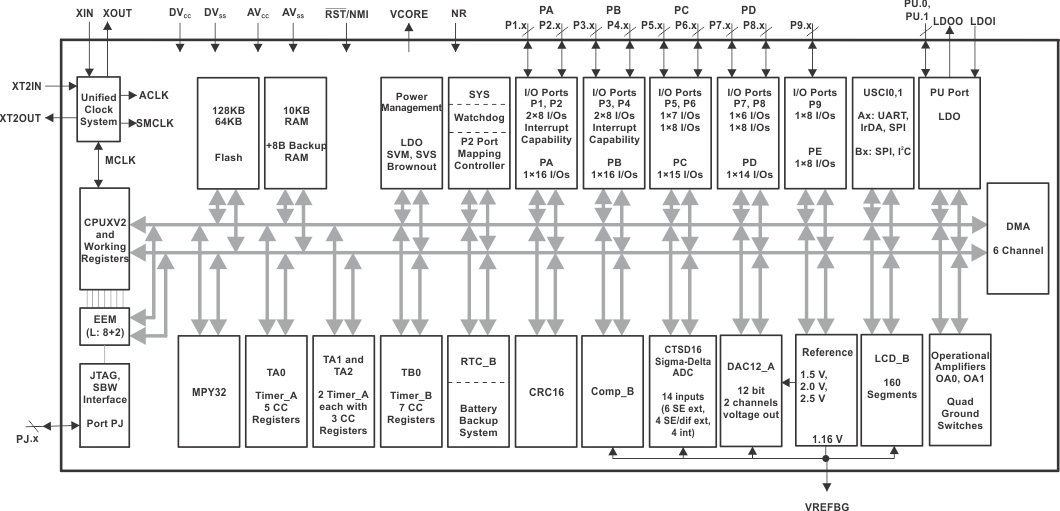

MSP430FG6426 和 MSP430FG6425 微控制器配有以下外设：1 个高性能 16 位 ADC、2 个 12 位 DAC、2 个运算放大器、1 个比较器、2 个 USCI、1 个 3.3V LDO、1 个硬件乘法器、DMA、4 个 16 位定时器、1 个具有报警功能的 RTC 模块、1 个 LCD 驱动器和多达 73 个 I/O 引脚。

这些器件的典型应用包括：模拟和数字传感器系统、手持式仪表（例如医疗诊断仪表）、测量设备以及手持式工业测试仪。

产品器件信息

器件型号	封装	封装尺寸(2)
MSP430FG6626IPZ	PZ (100)	14mm x 14mm
MSP430FG6626IZQW	ZQW (113)	7mm x 7mm
