MSP430FR5721 - MSP430FR573x MSP430FR572x 混合信号微控制器

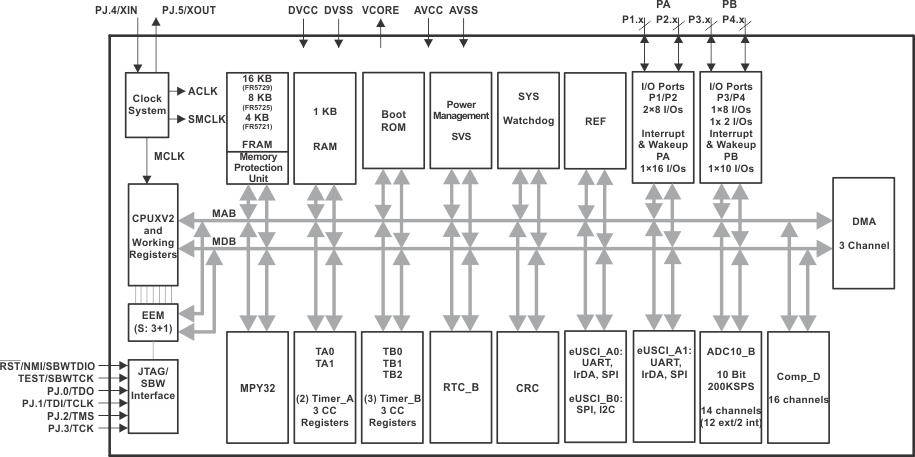

MSP430FR5721是TI德州仪器公司的一款超低功耗产品，MSP430FR5721是MSP430FR573x MSP430FR572x 混合信号微控制器，本站介绍了MSP430FR5721的封装应用图解、特点和优点、功能等，并给出了与MSP430FR5721相关的TI元器件型号供参考。

MSP430FR5721 - MSP430FR573x MSP430FR572x 混合信号微控制器 - 超低功耗 - 低功耗MCU - 德州仪器

1 器件概述

产品特性

嵌入式微控制器
- 高达 8MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构
- 宽电源电压范围（2V 至 3.6V）
- -40°C 至 85°C 运行
经优化超低功率模式
- 激活模式：81.4µA/MHz（典型值）
- 待机（具有 VLO 的 LPM3）：6.3µA（典型值）
- 实时时钟（具有晶振的 LPM3.5）：1.5µA（典型值）
- 关断 (LPM4.5)：0.32µA（典型值）
超低功率铁电 RAM (FRAM)
- 高达 16KB 的非易失性存储器
- 超低功率写入
- 125ns 每个字的快速写入（1ms 内写入 16KB）
- 内置纠错编码 (ECC) 和存储器保护单元 (MPU)
- 通用内存 = 程序 + 数据 + 存储
- 1015 写入周期持耐久性
- 抗辐射和非磁性
智能数字外设
- 32 位硬件乘法器 (MPY)
- 3 通道内部直接存储器访问 (DMA)
- 具有日历和报警功能的实时时钟 (RTC)
- 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
- 16 位循环冗余校验器 (CRC)
高性能模拟
- 支持电压基准和可编程滞后的 16 通道模拟比较器
- 支持内部基准和采样保持的 14 通道 10 位模数转换器 (ADC)
  - 在流耗为 100µA 时为 200ksps
增强型串行通信
- eUSCI_A0 和 eUSCI_A1 支持：
  - 支持自动波特率侦测的通用异步收发器 (UART)
  - IrDA 编码和解码
  - 速率高达 10Mbps 的串行外设接口 (SPI)
- eUSCI_B0 支持：
  - 支持多个从器件寻址的 I2C
  - 速率高达 10Mbps 的串行外设接口 (SPI)
- 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
电源管理系统
- 完全集成的低压降稳压器 (LDO)
- 具有复位功能的内核与电源电压监控器
- 常开模式的零功率欠压检测
- 无需外部电压的串行板上程序设计
灵活的时钟系统
- 具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)（视器件而定）
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
开发工具和软件
- 免费专业开发环境 (Code Composer Studio™ IDE)
- 低成本全功能套件 ()
- 完全开发套件(MSP-FET430U40A)
- 目标板 (MSP-TS430RHA40A)
系列产品成员
- 在 Table 3-1 中汇总的变量和可用封装
- 如需了解完整的模块说明, 请查阅 《MSP430FR57xx 系列用户指南》 (SLAU272)

产品应用范围

家庭自动化
安全性
传感器管理
数据采集

注意事项	这些产品采用 FRAM 非易失性存储器技术。 FRAM 保持对于极端温度环境敏感，例如那些回流焊接或者手工焊接时产生的温度。更多信息请参阅最大绝对额定值。
注意事项	必须采用与器件级 ESD 规范兼容的系统级 ESD 保护以防止电气过载或者数据或代码内存的干扰。要获得更多信息，请参阅应用报告《MSP430™ 系统级 ESD 注意事项》 (SLAA530)
