TI产品 - REF1930介绍
REF1930 - 双输出 Vref 和 Vref/2 电压参考

REF1930是TI公司的一款串联电压基准产品,REF1930是双输出 Vref 和 Vref/2 电压参考,本页介绍了REF1930的产品说明、应用、特性等,并给出了与REF1930相关的TI元器件型号供参考。

REF1930 - 双输出 Vref 和 Vref/2 电压参考 - 串联电压基准 - 电压基准 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 两个输出,VREF 和 VREF/2,便于在单电源系统中使用
  • 出色的温度漂移性能:
    • -40℃ 至 125℃ 时为 25 ppm/°C(最大值)
  • 高初始精度:±0.1%(最大值)

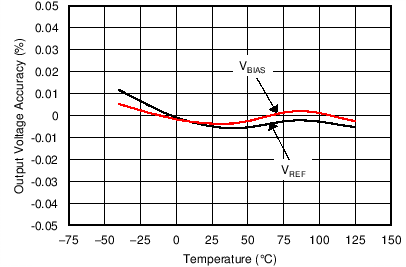

  • 温度范围内的 VREF 和 VBIAS 跟踪:
    • -40℃ 至 85℃ 时为 6 ppm/°C(最大值)
    • -40℃ 至 125℃ 时为 7 ppm/°C(最大值)
  • 微型封装:SOT23-5
  • 低压降电压:10mV
  • 高输出电流:±20mA
  • 低静态电流:360μA
  • 线路调节:3 ppm/V
  • 负载调节:8 ppm/mA
2 应用
  • 数字信号处理:
    • 电源逆变器
    • 电机控制
  • 电流感测
  • 工业过程控制
  • 医疗设备
  • 数据采集系统
  • 单电源系统
产品说明

仅具有正向电源电压的应用通常需要一个在模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。 REF19xx 提供了一个可供 ADC 使用的基准电压 (VREF) 和一个可用于偏置输入双极信号的高精度电压 (VBIAS)。

REF19xx 在 VREF 和 VBIAS 输出端具有优异的温度漂移(最大 25 ppm/°C)特性和初始精度 (0.1%),同时可保持静态电流低于 430µA。 此外,VREF 和 VBIAS 输出端可在 –40°C 至 85°C 的温度范围内彼此跟踪,精度达 6 ppm/°C(最大值)。 所有这些特性可提高信号链的精度并节省电路板空间,相比分立式解决方案而言还能降低系统成本。 仅 10mV 的超低压降允许器件在极低输入电压条件下工作,这一特性在电池供电系统中非常适用。

VREF 和 VBIAS 电压具有同样出色的技术规范,而且灌电流和拉电流能力同样强大。 这些器件具有优异的长期稳定性和低噪声级别,是高精度工业应用的理想选择。

产品器件信息
部件名称封装封装尺寸(标称值)
REF19xx小外形尺寸晶体管 (SOT) (5)2.90mm x 1.60mm
