REF1933 - 双输出 Vref 和 Vref/2 电压参考

REF1933是TI德州仪器公司的一款串联电压基准产品，REF1933是双输出 Vref 和 Vref/2 电压参考，本站介绍了REF1933的封装应用图解、特点和优点、功能等，并给出了与REF1933相关的TI元器件型号供参考。

REF1933 - 双输出 Vref 和 Vref/2 电压参考 - 串联电压基准 - 电压基准 - 德州仪器

产品特性

两个输出，VREF 和 VREF/2，便于在单电源系统中使用
出色的温度漂移性能：
- -40℃ 至 125℃ 时为 25 ppm/°C（最大值）
高初始精度：±0.1%（最大值）
温度范围内的 VREF 和 VBIAS 跟踪：
- -40℃ 至 85℃ 时为 6 ppm/°C（最大值）
- -40℃ 至 125℃ 时为 7 ppm/°C（最大值）
微型封装：SOT23-5
低压降电压：10mV
高输出电流：±20mA
低静态电流：360μA
线路调节：3 ppm/V
负载调节：8 ppm/mA

2 应用

数字信号处理:
- 电源逆变器
- 电机控制
电流感测
工业过程控制
医疗设备
数据采集系统
单电源系统

产品说明

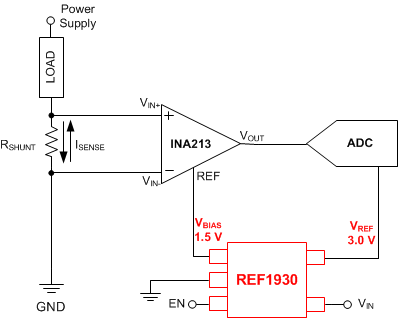

仅具有正向电源电压的应用通常需要一个在模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。 REF19xx 提供了一个可供 ADC 使用的基准电压 (VREF) 和一个可用于偏置输入双极信号的高精度电压 (VBIAS)。

REF19xx 在 VREF 和 VBIAS 输出端具有优异的温度漂移（最大 25 ppm/°C）特性和初始精度 (0.1%)，同时可保持静态电流低于 430µA。此外，VREF 和 VBIAS 输出端可在 –40°C 至 85°C 的温度范围内彼此跟踪，精度达 6 ppm/°C（最大值）。所有这些特性可提高信号链的精度并节省电路板空间，相比分立式解决方案而言还能降低系统成本。仅 10mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。

VREF 和 VBIAS 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用的理想选择。

产品器件信息

部件名称	封装	封装尺寸（标称值）
REF19xx	小外形尺寸晶体管 (SOT) (5)	2.90mm x 1.60mm
