• 4:27 LVDS 到 CMOS 解串器
• 对于 160 × 120 至 1024 × 600 范围内的分辨率，像素时钟范围为 4MHz 至 54MHz
• 具有 14x 采样的特殊 2:27 模式允许只使用 2 条数据信道
• 具有 3 路可选 CMOS 转换率的极低电磁干扰 (EMI)
• 支持单个 3.3V 电源；VDDIO 允许 1.8V 至 3.3V 电压范围，可提供灵活的面板支持
• 时钟输出为上升或下降边沿
• 针对灵活印刷电路板 (PCB) 布局布线的总线交换特性
• 集成型可切换输入端接
• 所有输入引脚是故障安全的；±3kV 人体模型 (HBM) 静电放电 (ESD) 保护
• 7mm x 7mm 48 引脚超薄四方扁平无引线 (VQFN)，0.5mm 间距
• 与 TIA/EIA-644-A 发送器兼容

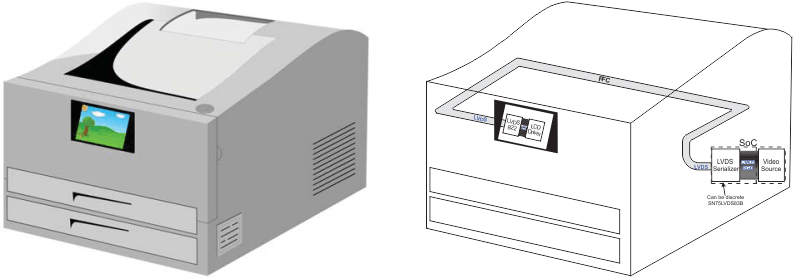

• 打印机
• 具有一个 LCD 的装置
• 数码照相机

SN65LVDS822 是一种高级 Flatlink™ 低压差分信号 (LVDS) 接收器，采用现代化 CMOS 工艺。 该器件具有几个独特的功能，其中包括 3 个可选 CMOS 输出转换率，1.8V 至 3.3V 的 CMOS 输出电压支持，一个引脚分配交换选项，集成差分端接（可配置），一个自动低功耗模式和 4:27 和 2:27 解串化模式。 它与诸如 SN75LVDS83B、SN65LVDS93A 的 TI FlatLink™ 发送器以及符合 TIA/EIA 644-A 标准的标准工业用 LVDS 发送器兼容。

SN65LVDS822 特有一个自动低功耗待机模式，当 LVDS 时钟被禁用时激活。 此器件在将低压施加到引脚 SHTDN# 上时进入一个平均低功耗关断模式。

SN65LVDS822 采用 48 引脚 7mm x 7mm 塑料四方扁平无引线 (QFN) 封装，封装的焊球间距为 0.5mm，并且可在 –40°C 至 85°C 的工业环境温度范围内使用。
