SN74AHC594 - 具有输出寄存器的 8 位移位寄存器
SN74AHC594是TI德州仪器公司的一款移位寄存器产品，SN74AHC594是具有输出寄存器的 8 位移位寄存器，本站介绍了SN74AHC594的封装应用图解、特点和优点、功能等，并给出了与SN74AHC594相关的TI元器件型号供参考。
SN74AHC594 - 具有输出寄存器的 8 位移位寄存器 - 移位寄存器 - 触发器/锁存器/寄存器 - 德州仪器
产品特性
- Operating Range 2-V to 5.5-V VCC
- 8-Bit Serial-In, Parallel-Out Shift Registers with Storage
- Independent Direct Overriding Clears on Shift and Storage Registers
- Independent Clocks for Shift and Storage Registers
- Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
- ESD Protection Exceeds JESD 22
- 2000-V Human-Body Model (A114-A)
- 200-V Machine Model (A115-A)
- 1000-V Charged-Device Model (C101)
产品应用
- Network Switches
- Power Infrastructures
- PCs and Notebooks
- LED Displays
- Servers
产品说明

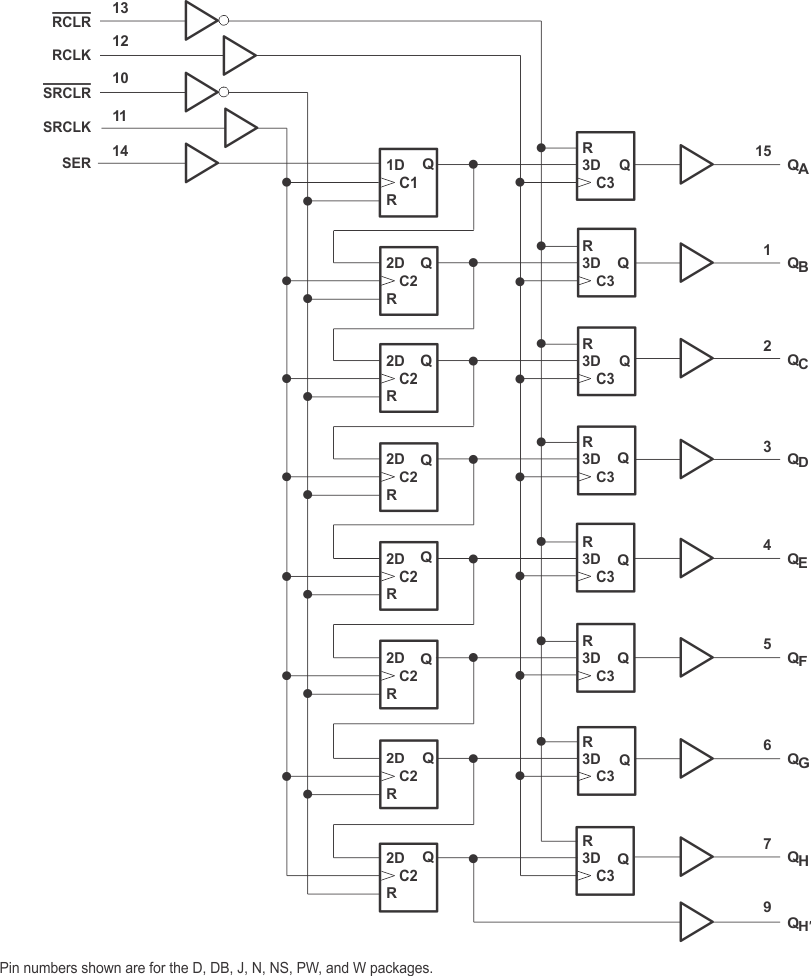

The SNx4AHC594 devices contain an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. Separate clocks and direct overriding clear (SRCLR, RCLR) inputs are provided on the shift and storage registers. A serial (QH′) output is provided for cascading purposes.
产品器件信息
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| SNx4AHC594 | SOIC (16) | 9.90 mm × 3.91 mm |
| SSOP (16) | 6.20 mm × 5.30 mm | |
| PDIP (16) | 19.30 mm × 6.35 mm | |
| SOP (16) | 12.60 mm × 5.30 mm | |
| TSSOP (16) | 5.00 mm × 4.40 mm |
