SN74AHCT595 - 具有三态输出寄存器的 8 位移位寄存器
SN74AHCT595是TI德州仪器公司的一款移位寄存器产品，SN74AHCT595是具有三态输出寄存器的 8 位移位寄存器，本站介绍了SN74AHCT595的封装应用图解、特点和优点、功能等，并给出了与SN74AHCT595相关的TI元器件型号供参考。
SN74AHCT595 - 具有三态输出寄存器的 8 位移位寄存器 - 移位寄存器 - 触发器/锁存器/寄存器 - 德州仪器
产品特性
- Inputs are TTL-Voltage Compatible
- 8-Bit Serial-In, Parallel-Out Shift
- Shift Register Has Direct Clear
- Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
- ESD Protection Exceeds JESD 22
- 2000-V Human-Body Model (A114-A)
- 200-V Machine Model (A115-A)
- 1000-V Charged-Device Model (C101)
产品应用
- Network Switches
- Power Infrastructures
- PCs ans Notebooks
- LED Displays
- Servers
产品说明

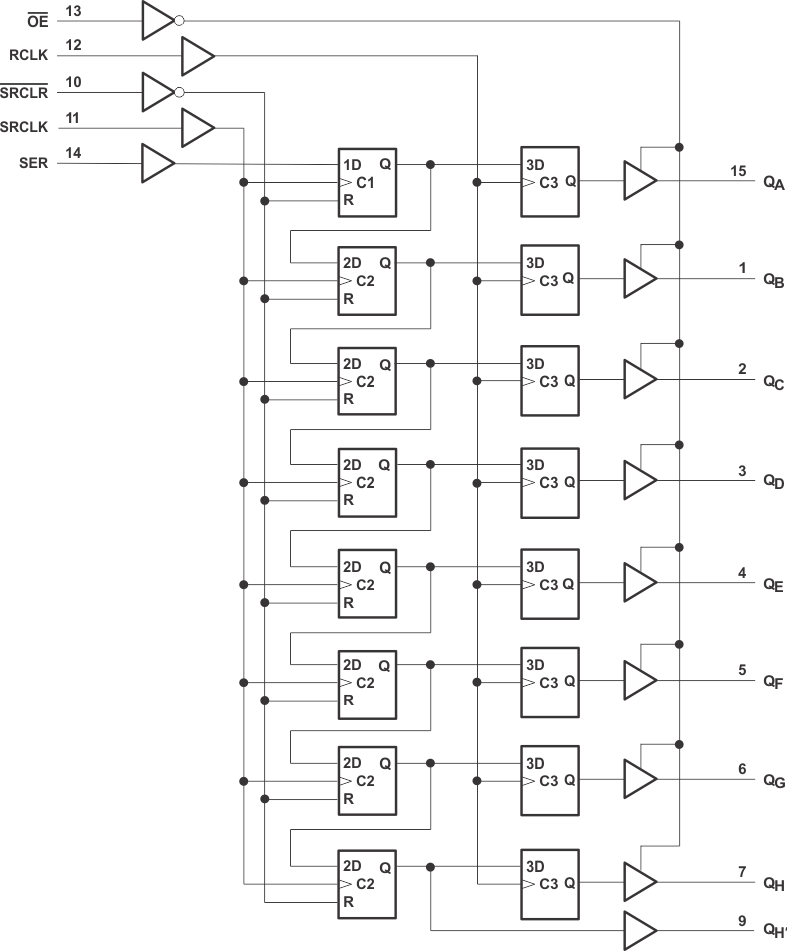

The SNx4AHCT595 devices contain an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. Both the shift register clock (SRCLK) and storage register clock (RCLK) are positive-edge triggered.
产品器件信息
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| SNxAHCT595 | PDIP (20) | 24.33 mm 6.35 mm |
| SOP (20) | 12.60 mm x 5.30 mm | |
| SSOP (20) | 7.50 mm x 5.30 mm | |
| TVSOP (20) | 5.00 mm x 4.40 mm | |
| SOIC (20) | 12.80 mm x 7.50 mm |
