• 1.65V 至 5.5V 的工作电源电压范围
• 允许下列端口间的双向电压电平转换和通用输入输出 (GPIO) 扩展：
• 1.8V 串行时钟/串行数据 (SCL/SDA) 和 1.8V，2.5V，3.3V 或 5V P 端口
• 2.5V SCL/SDA 和 1.8V，2.5V，3.3V 或 5V P 端口
• 3.3V SCL/SDA 和 1.8V，2.5V，3.3V 或 5V P 端口
• 5V SCL/SDA 和 1.8V，2.5V，3.3V 或 5V P 端口
• 到并行端口扩展器的 I2C
• 1μA 的低待机流耗
• 施密特触发器的运行可在 SCL 和 SDA 输入上实现缓输入转换和更好的开关噪声抗扰度
• 1.8V 时，Vhys = 0.18V（典型值）
• 2.5V 时，Vhys = 0.25V（典型值）
• 3.3V 时，Vhys = 0.33V（典型值）
• 5V 时，Vhys = 0.5V（典型值）
• 可耐受 5V 电压的 I/O 端口
• 低电平有效复位输入 (RESET)
• 开漏低电平有效中断输出 (INT)
• 400kHz 快速 I2C 总线
• 输入/输出配置寄存器
• 极性反转寄存器
• 内部加电复位
• 在所有通道均被配置为输入的情况下加电
• 在加电时无毛刺脉冲
• SCL/SDA 输入端上的噪声滤波器
• 针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
• 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求）
• 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
• 2000V 人体模型 (A114-A)
• 200V 机器模型 (A115-A)
• 1000V 充电器件模型 (C101)

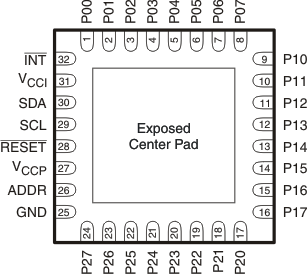

这款针对两线制双向总线 (IC) 的 24 位 I/O 扩展器被设计成通过 I2C 接口 [串行时钟 (SCL) 和串行数据 (SDA)] 为大多数微控制器系列提供通用远程 I/O 扩展。

该器件的主要优势是其宽 VCC 范围。 在 P 端口侧和 SDA/SCL 侧，它能够在 1.65V 至 5.5V 的电压范围内运行。 这使得 TCA6424A 能够在 SDA/SCL 侧（在这里，电源电平正在降低以节约能耗）与下一代微处理器和微控制器相连接。 与微处理器和微控制器的电源电压不断走低不同，有些印刷电路板 (PCB) 组件（例如 LED）保持在 5V 电源上。
