TCA9534 - 具有中断输出和配置寄存器的远程 8 位 I2C 低功耗 I/O 扩展器

TCA9534是TI德州仪器公司的一款I2CIO扩展器产品，TCA9534是具有中断输出和配置寄存器的远程 8 位 I2C 低功耗 I/O 扩展器，本站介绍了TCA9534的封装应用图解、特点和优点、功能等，并给出了与TCA9534相关的TI元器件型号供参考。

TCA9534 - 具有中断输出和配置寄存器的远程 8 位 I2C 低功耗 I/O 扩展器 - I2CIO扩展器 - I2C - 德州仪器

产品特性

低待机电流消耗
到并行端口扩展器的 I2C
开漏电路低电平有效中断输出
1.65V 至 5.5V 的工作电源电压范围
可耐受 5V 电压的 I/O 端口
400kHz 快速 I2C 总线
3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
输入/输出配置寄存器
极性反转寄存器
内部加电复位
所用通道在加电时被配置为输入
加电时无毛刺脉冲
SCL/SDA 输入端上的噪声滤波器
针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
锁断性能超过 100mA，符合 JESD 78 II 类规范的要求）
静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
- 2000V 人体模型 (A114-A)
- 1000V 充电器件模型 (C101)

2 应用范围

服务器
路由器（电信交换设备）
个人计算机
个人电子产品（如游戏机）
工业自动化
采用 GPIO 受限处理器的产品

产品说明

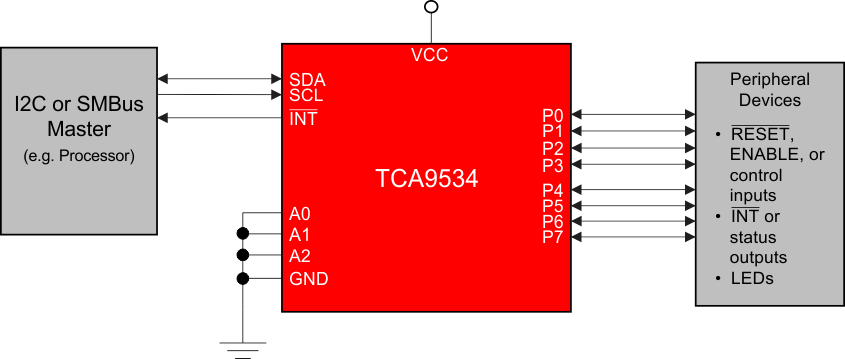

TCA9534 是一款 16 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 8 位通用并行输入/输出 (I/O) 扩展。该器件的工作电源电压范围是 1.65V 到 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）时钟频率。当开关、传感器、按钮、LED、风扇和其它类似器件需要额外的 I/O 时，I/O 扩展器（如 TCA9534）可提供简单解决方案。

当输入端口状态发生变化时，TCA9534 可在 INT 引脚上生成中断。硬件可选地址引脚 A0、A1 和 A2 最多允许 8 个 TCA9534 器件位于同一 I2C 总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态。

产品器件信息

部件号	封装	封装尺寸（标称值）
TCA9534	TSSOP (16)	5.00mm x 4.40mm
