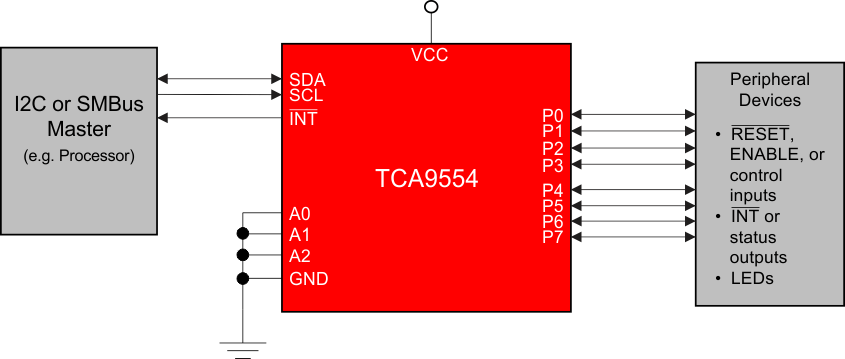

TCA9554 - 产品图解:


TI芯片:
- TPS7A2625DRVR - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LM3671LCX-1.3/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LM2903M/ELLI699 - 集成电路(IC) > 线性 > 比较器
- OPA330AIDRG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74HC393PWRG4 - 集成电路(IC) > 逻辑 > 计数器,除法器
- TLV3704IPWR - 集成电路(IC) > 线性 > 比较器
- CD74HCU04M96E4 - 集成电路(IC) > 逻辑 > 门和反相器
- TRSF3232ECDBR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- TLC074AIDR - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- XTR111AIDRCR - 集成电路(IC) > 接口 > 传感器和检测器接口
- TXB0108QPWRQ1 - 集成电路(IC) > 逻辑 > 转换器,电平移位器
- UC2855BDW - 集成电路(IC) > 电源管理(PMIC) > PFC(功率因数校正)
- UCC2809PW-1 - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LM3S5T36-IQR80-C3T - 集成电路(IC) > 嵌入式 > 微控制器
- TLV172IDR - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- TPS54427DRCR - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- PT4529C - 板安装电源 > 直流转换器
- TMCS1127C4AQDVGR - 传感器,变送器 > 电流传感器
- LMV881LEX/NOPB - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- PT4411N - 板安装电源 > 直流转换器



TCA9554 - 远程 8 位 I2C 和 SMBus I/O 扩展器
TCA9554是TI德州仪器公司的一款I2CIO扩展器产品,TCA9554是远程 8 位 I2C 和 SMBus I/O 扩展器,本站介绍了TCA9554的封装应用图解、特点和优点、功能等,并给出了与TCA9554相关的TI元器件型号供参考。
TCA9554 - 远程 8 位 I2C 和 SMBus I/O 扩展器 - I2CIO扩展器 - I2C - 德州仪器
产品特性
- I2C 至并行端口扩展器
- 开漏电路低电平有效中断输出
- 1.65V 至 5.5V 的工作电源电压范围
- 可耐受 5V 电压的 I/O 端口
- 400kHz 快速 I2C 总线
- 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
- 输入/输出配置寄存器
- 极性反转寄存器
- 内部加电复位
- 低待机电流消耗
- 所用通道在加电时被配置为输入
- 加电时无毛刺脉冲
- SCL/SDA 输入端上的噪声滤波器
- 针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
- 锁断性能超过 100mA,符合 JESD 78 II 类规范的要求)
- 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
- 2000V 人体放电模式 (A114-A)
- 1000V 组件充电模式 (C101)
2 应用范围
- 服务器
- 路由器(电信交换设备)
- 个人计算机
- 个人电子产品(如游戏机)
- 工业自动化
- 采用 GPIO 受限处理器的产品
产品说明
TCA9554 是一款 16 引脚器件,可为两线双向 I2C 总线(或 SMBus)协议提供 8 位通用并行输入/输出 (I/O) 扩展。 该器件的工作电源电压范围为 1.65V 至 5.5V。器件支持 100kHz(标准模式)和 400kHz(快速模式)两种时钟频率。 当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的 I/O 时,I/O 扩展器(如 TCA9554)可提供简单解决方案。
当输入端口状态发生变化时,TCA9554 可在 INT 引脚上生成中断。 硬件可选地址引脚 A0、A1 和 A2 最多允许 8 个 TCA9554 器件位于同一 I2C 总线上。 该器件还可通过电源循环供电以生成加电复位,从而复位到默认状态 。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| TCA9554 | TSSOP (16) | 5.00mm x 4.40mm |
| SSOP (16) | 4.90mm × 3.90mm |
