TCA9617A - 电平转换 FM+ I2C 总线中继器

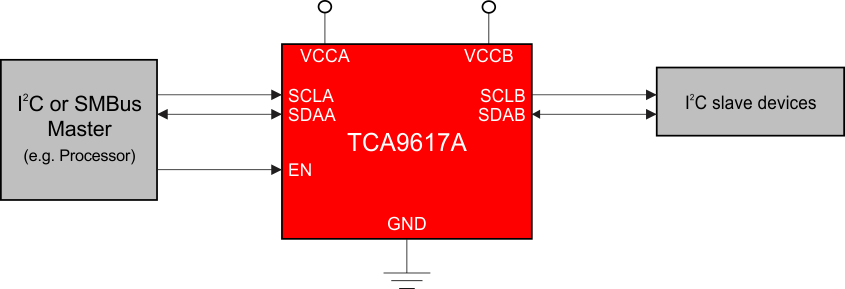

TCA9617A是TI德州仪器公司的一款I2C集线器、缓冲器、中继器产品，TCA9617A是电平转换 FM+ I2C 总线中继器，本站介绍了TCA9617A的封装应用图解、特点和优点、功能等，并给出了与TCA9617A相关的TI元器件型号供参考。

TCA9617A - 电平转换 FM+ I2C 总线中继器 - I2C集线器、缓冲器、中继器 - I2C - 德州仪器

产品特性

双通道双向 I2C 缓冲器
支持标准模式、快速模式 (400kHz) 和快速模式+ (1MHz) I2C 操作
在 A 侧上，运行电源电压范围为 0.8V 至 5.5V
在 B 侧上，运行电源电压范围为 2.2V 至 5.5V
从 0.8V 至 5.5V 和 2.2V 至 5.5V 的电压电平转换
针对 TCA9517 的封装和功能替代产品
高电平有效中继器启用输入
漏极开路 I2C I/O
5.5V 电压容错 I2C 和启用输入支持
混和模式信号操作
无闭锁操作
器件上支持时钟扩展和多主机仲裁
锁断性能超过 100mA，符合 JESD 78 II 类规范的要求
静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
- 4000V 人体模型 (A114-A)
- 1500V 充电器件模型 (C101)

2 应用范围

服务器
路由器（电信交换设备）
工业设备
具有多个 I2C 从器件和/或印刷电路板 (PCB) 走线较长的产品

产品说明

TCA9617A 是一款专门用于 I2C 总线和 SMBus 系统的 BiCMOS 双路双向缓冲器。它能够在混合模式应用中提供低压（低至 0.8V）和更高压（2.2V 至 5.5V）之间的双向电压电平转换（上升转换和下降转换）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I2C 和相似的总线系统。

TCA9617A 可缓冲 I2C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，从而在 I2C 应用中连接 550pF 或更高总线电容的两条总线。这款器件也可用于将总线隔离为电压和电容两部分。

产品器件信息

部件号	封装	封装尺寸（标称值）
TCA9617A	超薄小外形尺寸封装 (VSSOP) (8)	3.00mm x 3.00mm
