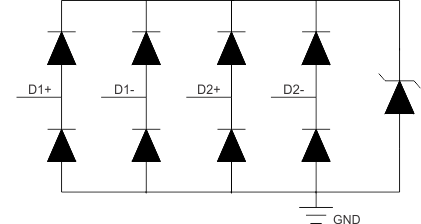

TPD4E05U06-Q1 - 产品图解：
TPD4E05U06-Q1-4 通道 ESD 保护解决方案，用于超高速（高达 5 Gbps）接口
TPD4E05U06-Q1-汽车类ESD保护-ESD保护二极管-接口
TPD4E05U06-Q1-TPD4E05U06-Q1 用于超速（高达 5Gbps）接口的 4 通道保护解决方案
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - TPD4E05U06-Q1介绍

TPD4E05U06-Q1 - 4 通道 ESD 保护解决方案，用于超高速（高达 5 Gbps）接口

TPD4E05U06-Q1是TI德州仪器公司的一款汽车类ESD保护产品，TPD4E05U06-Q1是4 通道 ESD 保护解决方案，用于超高速（高达 5 Gbps）接口，本站介绍了TPD4E05U06-Q1的封装应用图解、特点和优点、功能等，并给出了与TPD4E05U06-Q1相关的TI元器件型号供参考。

TPD4E05U06-Q1 - 4 通道 ESD 保护解决方案，用于超高速（高达 5 Gbps）接口 - 汽车类ESD保护 - ESD保护二极管 - 德州仪器

产品特性
  • 符合 AEC-Q101
    • 器件人体模型 (HBM) 分类等级 H3B
    • 器件充电器件模型 (CDM) 分类等级 C5
    • 器件温度范围：–40°C 到 125°C
  • IEC 61000-4-2 4 级静电放电 (ESD) 保护
    • ±12kV 接触放电
    • ±15kV 空气间隙放电
  • IEC 61000-4-4 瞬态放电 (EFT) 保护
    • 80A (5/50ns)
  • IEC 61000-4-5 浪涌保护
    • 2.5A (8/20µs)
  • I/O 电容 0.5pF（典型值）
  • 直流击穿电压 6.4V（最小值）
  • 超低泄漏电流 10nA（最大值）
  • 低 ESD 钳位电压
  • 简易直通路由封装
产品应用
  • HDMI 1.4
  • USB 3.0
  • 低压差分信令 (LVDS) 接口
  • DisplayPort
  • eSata 接口
产品说明

TPD4E05U06-Q1 是一款具有超低电容的单向瞬态电压抑制器 (TVS) 静电放电 (ESD) 保护二极管阵列。 该二极管阵列的额定 ESD 冲击消散值高于 IEC61000-4-2 4 级国际标准中规定的最高水平。 其负载电容超低，因此非常适合保护高速信号引脚。

产品器件信息
部件号封装封装尺寸（标称值）
TPD4E05U06-Q1 USON (10)2.50mm x 1.00mm
