TPS24772 - 2.5V 至 18V 高性能热插拔和 ORing 控制器

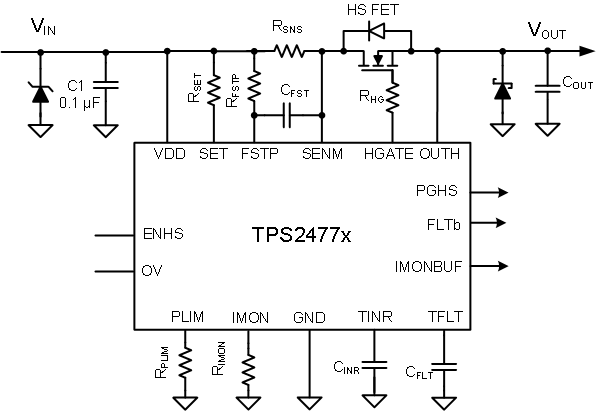

TPS24772是TI德州仪器公司的一款热插拔控制器（正48V)产品，TPS24772是2.5V 至 18V 高性能热插拔和 ORing 控制器，本站介绍了TPS24772的封装应用图解、特点和优点、功能等，并给出了与TPS24772相关的TI元器件型号供参考。

TPS24772 - 2.5V 至 18V 高性能热插拔和 ORing 控制器 - 热插拔控制器（正48V) - 保护、监控和热插拔 - 德州仪器

产品特性

2.5V 至 18V 总线操作（30V 绝对最大值）
可编程保护设置：
- 电流限制：10mV 时为 ±5%
- 快速跳变：20mV 时为 ±10%
可编程场效应管 (FET) 安全运行区域 (SOA) 保护
可编程快速跳变的响应时间
双定时器（浪涌/故障）
模拟电流监视器（25mV 时为 1%）
可编程欠压 (UV) 与过压 (OV)
故障和电源正常状态标志
4mm × 4mm 24 引脚四方扁平无引线 (QFN) 封装
70 = 锁存，71 = 重试，72 = 快速锁存关闭

产品应用

企业级存储
企业级服务器
网络卡
240VA 应用

产品说明

TPS2477x 是一款针对 2.5V 至 18V 系统的高性能模拟热插拔控制器。 TPS2477x 精确且具有高度可编程保护设置，对设计故障隔离要求较高的高功率、高可用性系统很有帮助。

该控制器还具有可编程电流限制、快速关断和故障定时器功能，可在热短路等故障期间保护负载和电源。可调整快速关断阈值和响应时间，以确保快速响应实际故障，同时避免误跳变。该器件具有可编程的安全工作区域 (SOA) 保护和浪涌定时器，可在所有条件下对金属氧化物半导体场效应晶体管 (MOSFET) 加以保护。 TPS2477x 将电源正常状态标志置为有效后，会在过流事件期间作为断路器工作并运行故障定时器，但不会限制电流。当故障定时器到期后，控制器会关断。该控制器具有两个独立定时器（浪涌/故障），用户可根据系统需求定制保护功能。

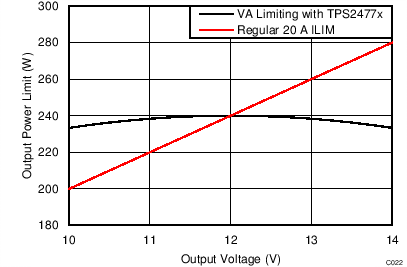

最后，TPS2477x 非常灵活，可帮助热插拔设计满足 240VA 要求，本数据表中给出了一个设计示例。

产品器件信息

器件型号	封装	封装尺寸（标称值）
TPS24770 TPS24771 TPS24772	RGE (24)	4.00mm x 4.00mm
