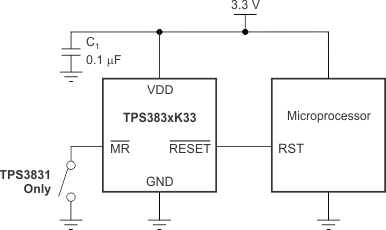

TPS3831A09 - 产品图解:



TI芯片:
- 74ACT16470DL - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- SN75176BP - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- SN74CBT3306CDR - 集成电路(IC) > 逻辑 > 信号开关,多路复用器,解码器
- TPS79928DRVT - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- SN74LVCH16646ADLR - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- TPS54310EVM - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- SN74V3680-15PEU - 集成电路(IC) > 逻辑 > FIFO 存储器
- DP83TC812SRHARQ1 - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- TPS799195DRVT - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LP3986TL-3030/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- ADS7818P - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- ADC1175EVM - 开发板,套件,编程器 > 评估板 > 模数转换器(ADC)评估板
- XIO2001IPNP - 集成电路(IC) > 接口 > 专用
- DAC7725U/1K - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- TMS320C6421ZDUL - 集成电路(IC) > 嵌入式 > DSP(数字信号处理器)
- DAC7617UB/1K - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- CD4031BNSRG4 - 逻辑 - 移位寄存器
- LMC660CM/ELLI518 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- TL16C752CIPFBR - 集成电路(IC) > 接口 > UART(通用异步接收器发送器)
- DS125BR800SQE/NOPB - 集成电路(IC) > 接口 > 信号缓冲器、中继器、分离器



TPS3831A09 - 150nA 超低电流、超小型电压监控器
TPS3831A09是TI德州仪器公司的一款无产品,TPS3831A09是150nA 超低电流、超小型电压监控器,本站介绍了TPS3831A09的封装应用图解、特点和优点、功能等,并给出了与TPS3831A09相关的TI元器件型号供参考。
TPS3831A09 - 150nA 超低电流、超小型电压监控器 - 无 - 监控器和复位IC - 德州仪器
1 特性
- 超低电源电流:150nA(典型值)
- 工作电源电压:0.9V 至 6.5V
- 有效复位电压 VDD > 0.6V
- 推挽复位输出
- 工厂校准复位阈值电压
- 温度范围:-40°C 至 85°C
- 封装:1mm x 1mm X2SON 或 3 引脚小外形尺寸晶体管 (SOT)23
产品应用
- 便携式和电池供电类设备
- 工业设备
- 手机
- 血糖仪
- 计量
- 电视
产品说明
TPS3831 和 TPS3839(均指 TPS383x)是用于监视单个电压的超低电流(典型值 150nA)电压监控电路。 只要 VDD电源电压下降至低于工厂校准的复位阈值电压,两个器件都将一个低电平有效复位信号置为有效。 在 VDD电压上升到阈值电压以上之后 200ms,复位输出保持有效。 此类器件可忽略 VDD 引脚上的快速瞬变。 TPS3831 器件包含一个手动复位输入,可将 RESET 强制为低电平(当 MR 为低电平时)。
此类电压监控器具有 150nA 的超低流耗,非常适合低功耗和便携式应用。 当电源电压低至 0.6V 时,TPS383x 器件具有一个指定的正确输出逻辑状态。
TPS383x 器件特有精确的工厂校准阈值电压,并且能够以超低功耗工作。 TPS3831 器件采用 4 引脚 1mm x 1mm (DQN) X2SON 封装。 TPS3839 器件采用 3 引脚 SOT23 (DBZ) 封装或 4 引脚 1mm x 1mm (DQN) X2SON 封装。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| TPS3831 | X2SON (4) | 1.00mm x 1.00mm |
| TPS3839 | SOT-23 (3) | 2.92mm x 1.30mm |
| X2SON (4) | 1.00mm x 1.00mm |
