• 出厂默认为非智能功率模式
• 与出厂默认为智能功率模式的 TPS40428 引脚对引脚等效
• 单电源供电：4.5V 至 20V
• VOUT 为 0.6V
• 双相或多相同步降压控制器
• 独立的高速 AVS 接口（0.5V 至 1.5V 电压范围）
• 快速瞬态响应
• 最多可堆叠四相位
  • 2 相、3 相或 4 相交错式相移
  • 精准电流均流
• PMBus 功能
  • 以 2mV 为步长的电压上升/下降
  • 可编程故障限制和响应
  • ±0.8% VOUT
  • 精准电流监视
  • ±4.5°C 外部温度监视（使用 x3904 时）
  • 可编程欠压闭锁 (UVLO) 开/关阈值
  • 可编程软启动时间、接通延迟和关断延迟
• 用于存储定制配置的片上非易失性存储器 (NVM)
• –40°C 到 125°C 温度范围内的基准电压为 0.6V，精度为 0.5%
• 电感器分布式直流电阻 (DCR) 电流感应
• 可编程 ƒSW，范围从 200kHz 到 1.5MHz
• 支持预偏置输出
• 差分远程感应
• 与外部时钟同步
• 过流/过压/欠压/过热(OC/OV/UV/OT)故障保护
• 40引脚，6mm x 6mm，QFN封装
• 支持德州仪器 (TI) 功率级
• 与 TPS28226 高频同步金属氧化物半导体场效应晶体管 (MOSFET) 驱动器兼容

• 无线基础设施
• 交换机/路由器联网/服务器/存储

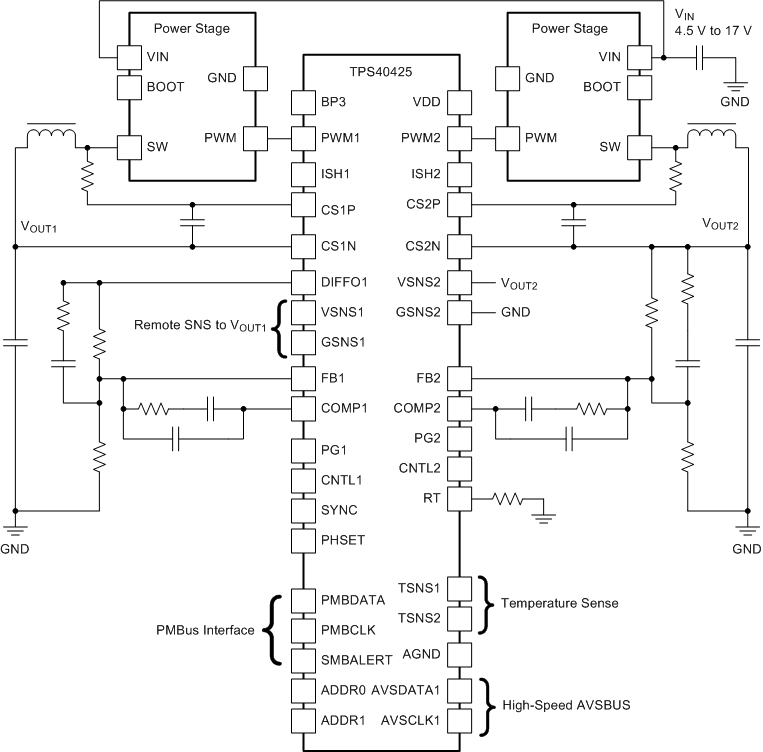

TPS40425 是一款 PMBus 同步降压无驱动器控制器。 其出厂默认设置中的工作模式为非智能功率模式，在进行 PMBus 编程并重启电源后即可在智能功率模式下工作。 该器件可配置为双路输出或双相操作。 而且该器件最多可堆叠 4 个相位，支持高达 120A 的负载电流。2 相、3 相或 4 相交错式相移可减少输入和输出波纹，从而减小输入和输出电容。

它的宽输入电压范围可支持 5V 和 12V 中间电源总线。 基准电压精度达 0.5%，可满足现代专用集成电路 (ASIC) 对于精准电压的需求。

根据 PMBus 标准，TPS40425 器件可对基准电压、故障限制、UVLO 阈值、软启动时间以及接通和关断延迟进行编程。

此外，该器件还采用了精准的测量系统，用于监视各通道的输出电压、电流和温度。
