• 通过引脚设置或 NVM 实现的 8 位可选启动电压：0.5V 至 2.5V（步长低至 5mV）
• 1、2、3 或 4 相操作
• PMBus™ 用于电压、电流、功率、温度和故障条件遥测的系统接口
• 兼容 1.8V 和 3.3V PMBus 偏置电压
• 故障报告：输出电压、输出电流和温度
• 可通过非易失性存储器 (NVM) 或电阻引脚设置来配置
• 可通过引脚设置或 NVM 编程设定 16 级过流保护 (OCP)
• 快速瞬态响应， DCAP+™控制
• 优化了轻负载与重负载条件下的效率
• 支持预偏置启动
• 8 级独立的过冲衰减 (OSR) 和下冲衰减 (USR)
• 无驱动器配置，有助于实现高效的高频开关
• 与 CSD95372BQ5MC 完全兼容 NexFET™ 功率级
• 精确的可调电压配置
• 300kHz 至 1MHz 频率选择，采用闭环频率控制
• 已获专利 AutoBalance™ 相位均衡
• 可编程电流阈值的动态相位减少功能
• 转换电压范围：4.5V 至 17V
• 小型 6mm x 6mm、40 引脚 QFN PowerPAD™ 封装

• 通信设备专用集成电路 (ASIC) 电源
• 高密度电源解决方案
• 服务器电源
• 智能电源系统

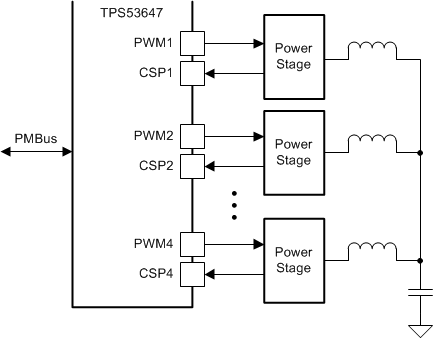

TPS53647 是一款高电流多相位降压控制器。 该器件提供内置非易失性存储器 (NVM) 和 PMBus 接口。 此款产品与 NexFET 功率级 (CSD95372BQ5MC) 完全兼容。 TPS53647 提供 8 位启动电压选择，输出电压范围为 0.5V 到 2.5V，步长低至 5mV，非常适合具备精确输出电压设置的高电流应用。 具有 D-CAP+ 架构等高级特性，支持下冲衰减 (USR) 和过冲衰减 (OSR)，可实现快速瞬态响应、最低输出波纹和高效率。 TPS53647 还提供新型相位交错策略和动态相位减少功能，可有效提升轻负载条件下的效率。 此外，TPS53647 支持 PMBus 通信接口，适用于电压、电流、功率、温度和故障条件遥测系统。 部分配置可通过引脚设置或 PMBus 编程设定并存储在非易失性存储器中，这样可尽量减少外部组件的数量。

TPS53647 采用节省空间、耐热增强型 40 引脚 QFN 封装，额定运行温度介于 -40°C 至 125°C 之间。
