TPS54060-EP技术文档下载：

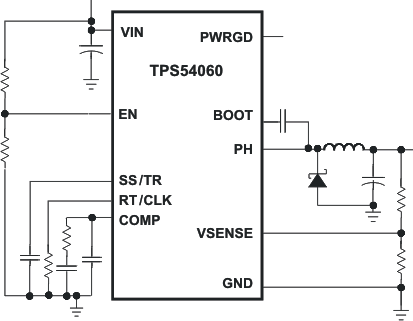

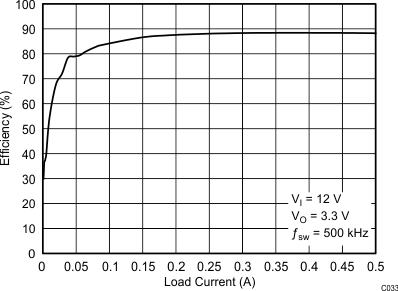

TPS54060-EP - 产品图解：
TPS54060-EP - TPS54060-EP - 具有 Eco-Mode 的 0.5A、60V 降压 DC/DC 转换器
TPS54060-EP是TI公司的一款转换器（集成开关）产品，TPS54060-EP是TPS54060-EP - 具有 Eco-Mode 的 0.5A、60V 降压 DC/DC 转换器，本页介绍了TPS54060-EP的产品说明、应用、特性等，并给出了与TPS54060-EP相关的TI元器件型号供参考。
TPS54060-EP - TPS54060-EP - 具有 Eco-Mode 的 0.5A、60V 降压 DC/DC 转换器 - 转换器（集成开关） - DC/DC开关稳压器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 3.5 至 60V 输入电压范围
- 200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
- 在轻负载条件下实现高效率，利用脉冲跳跃 Eco-mode™
- 116μA 静态工作电流
- 1.3μA 关断电流
- 100kHz 至 2.5MHz 开关频率
- 同步至外部时钟
- 可调缓起动/排序
- 欠压 (UV) 和过流 (OV) 电源正常输出
- 可调 UVLO 电压和滞后
- 0.8V 内部电压基准
- MSOP10 封装包含 PowerPAD™
- 由 SwitcherPro™ 软件工具提供支持 (http://www.ti.com.cn/tool/cn/switcherpro)
- 支持国防、航天和医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C 至 125°C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
2 应用范围
- 12V，24V 和 48V 工业用及商用低功耗系统
- 汽车售后加装配件：视频，全球卫星定位系统 (GPS)，娱乐
产品说明
TPS54060 器件是一款带有集成型高侧 MOSFET 的 60V，0.5A，降压稳压器。 它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。 其低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 116μA。 通过使用使能引脚，在该引脚为低电平时，关断电源电流将降至 1.3μA。
其欠压锁定电压在内部设定为 2.5V，但可用使能引脚将之提高。 输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序/跟踪。 开漏电源状态良好信号表示输出处于其标称电压的 93% 至 107% 之内。
宽开关频率范围允许对效率及外部组件尺寸进行优化。 频率折返和热关断功能在过载情况下保护部件。
TPS54060 采用 10 引脚散热增强型 MSOP10 PowerPAD 封装。
产品器件信息
| 订货编号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TPS54060MDGQTEP | HVSSOP (10) | 3.00mm x 3.00mm |
