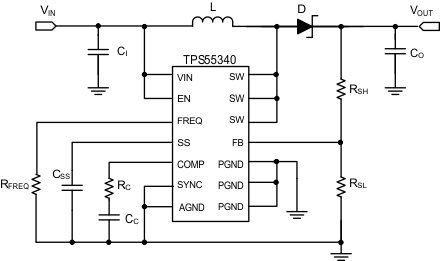

TPS55340-EP - 产品图解:



TI芯片:
- LMV931IDBVRG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- M0G3519QRGZRQ1 - 集成电路(IC) > 嵌入式 > 微控制器
- UCC2897ARGPT - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- TLE2426CDG4 - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- SN74HC373ADBR - 集成电路(IC) > 逻辑 > 锁存器
- SN74HCT652NT - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- DCV011515DP-U - 板安装电源 > 直流转换器
- OPA277PA - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74H22N - 集成电路(IC) > 逻辑 > 门和反相器
- SN74ALS137ANSRG4 - 逻辑 - 信号开关,多路复用器,解码器
- LP5907UVE-2.85/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- TPS3840PL43DBVR - 集成电路(IC) > 电源管理(PMIC) > 监控器
- TLV2454CPW - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- CD74HCT670M96G4 - 集成电路(IC) > 逻辑 > 信号开关,多路复用器,解码器
- MSP430F47176IPZ - 集成电路(IC) > 嵌入式 > 微控制器
- DS160UP822NJXR - 集成电路(IC) > 接口 > 信号缓冲器、中继器、分离器
- TL3016IDRG4 - 集成电路(IC) > 线性 > 比较器
- SN74LVCH16540ADLR - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- LP3996SD-0833/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- DS90CR283MTDX/NOPB - 集成电路(IC) > 接口 > 专用



TPS55340-EP - 集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器
TPS55340-EP是TI德州仪器公司的一款转换器(集成开关)产品,TPS55340-EP是集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器,本站介绍了TPS55340-EP的封装应用图解、特点和优点、功能等,并给出了与TPS55340-EP相关的TI元器件型号供参考。
TPS55340-EP - 集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器 - 转换器(集成开关) - DC/DC开关稳压器 - 德州仪器
产品特性
- 内部 5A,40V 低侧场效应晶体管 (MOSFET) 开关
- 2.9V 至 32V 输入电压范围
- ±0.7% 基准电压
- 0.5mA 静态工作电流
- 2.7µA 关断电源电流
- 固定频率电流模式脉宽调制 (PWM) 控制
- 可在 100kHz 至 1.2MHz 之间进行频率调节
- 到外部时钟的同步能力
- 可调软启动时间
- 针对轻负载时较高频率的脉冲跳跃模式
- 逐周期电流限制、热关断、和欠压闭锁 (UVLO) 保护
- 支持国防、航天和医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用(-55°C 至 125°C)温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
2 应用范围
- 3.3V,5V,12V,24V 功率转换
- 升压、SEPIC、和 Flyback 拓扑结构
- 用于平板电脑和便携式个人电脑 (PC) 的霹雳 (Thunderbolt) 端口、电源扩展坞
- 工业电源系统
- 非对称用户数字环路 (ADSL) 调制解调器 (Modem)
产品说明
TPS55340-EP 是一款单片非同步开关稳压器,带有集成的 5A/40V 电源开关。 此器件可配置成多种标准开关稳压器拓扑,包括升压、SEPIC 和隔离反激式。 此器件具有宽输入电压范围,可支持输入电压来自多节电池或者稳压的 3.3V、5V、12V 和 24V 电源轨的应用。
TPS55340-EP 使用电流模式脉宽调制 (PWM) 控制来调节输出电压,并具有一个内部振荡器。 PWM 的开关频率由一个外部电阻器设定或者同步至一个外部时钟信号。 用户可以在100kHz 至 1.2MHz 之间对开关频率进行设定。
此器件特有一个可编程软启动功能,来限制启动期间的涌入电流并且具有其它的内置保护特性,其中包括逐周期过流限制和热关断。
产品器件信息
| 订货编号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| TPS55340MRTETEP | WQFN (16) | 3.00mm x 3.00mm |
