• 两个可在 3.5A 负载下获得高效率的 12mΩ（典型值）金属氧化物半导体场效应晶体管 (MOSFET)
• 200kHz 至 2MHz 开关频率
• （-55°C 至 125°C）温度范围内的电压基准为 0.8V ± 1%
• 同步至外部时钟
• 可调缓启动和排序
• 欠压 (UV) 和过压 (OV) 电源良好输出
• 耐热增强型 3mm x 3mm 16 引脚超薄型四方扁平无引线 (WQFN) 封装
• 支持国防、航天和医疗应用
  • 受控基线
  • 同一组装和测试场所
  • 同一制造场所
  • 支持军用（-55°C 至 125°C）温度范围
  • 延长的产品生命周期
  • 延长的产品变更通知
  • 产品可追溯性

• 低压、高密度电源系统
• 针对高性能数字信号处理器 (DSP)，现场可编程门阵列 (FPGA)，特定用途集成电路 (ASIC) 和微处理器的负载点稳压
• 宽带、网络互联及光纤通信基础设施

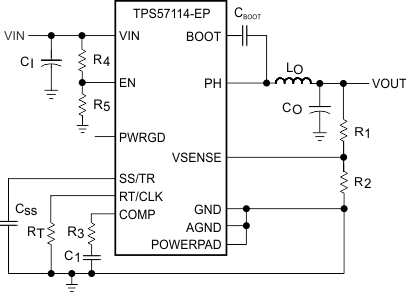

TPS57114-EP 器件是一款具有两个集成 MOSFET 的全功能 6V、3.5A 同步降压电流模式转换器。

TPS57114-EP 通过集成 MOSFET、执行电流模式控制来减少外部组件数量、启用高达 2MHz 的开关频率来减小电感器尺寸，并借助小型 3mm × 3mm 耐热增强型 WQFN 封装尽量减小集成电路 (IC) 封装尺寸，从而实现小型设计。

TPS57114-EP 可在温度范围内为多种负载提供电压基准 (VREF) 精度达 ±1% 的准确调节。

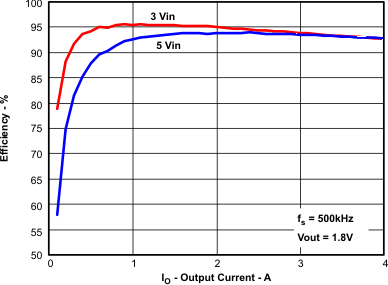

集成型 12mΩ MOSFET 和 515µA 典型电源电流大大提高了效率。 通过使用使能引脚进入关断模式可以将关断电源电流减小至 5.5µA。

内部的欠压闭锁 (UVLO) 设定值为 2.45V，不过可以使用使能引脚上的电阻器网络编辑阈值来增大此电压值。 缓启动引脚控制输出电压启动斜升。 一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 107% 之内。
