TPS61230技术文档下载：

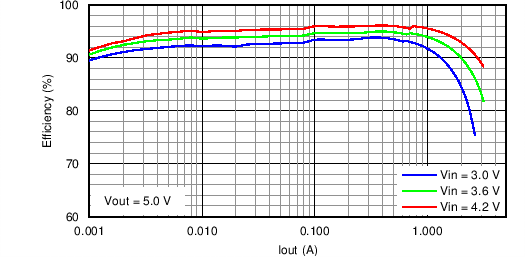

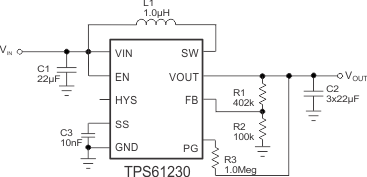

TPS61230 - 产品图解：
TPS61230 - 具有 4A 开关的高效率同步升压转换器
TPS61230是TI公司的一款转换器（集成开关）产品，TPS61230是具有 4A 开关的高效率同步升压转换器，本页介绍了TPS61230的产品说明、应用、特性等，并给出了与TPS61230相关的TI元器件型号供参考。
TPS61230 - 具有 4A 开关的高效率同步升压转换器 - 转换器（集成开关） - DC/DC开关稳压器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 输入电压范围：2.3V 至 5.5V
- 输出电压范围：2.5V 至 5.5V
- 同步升压转换器效率高达 96%
- 输出电流 2.1A 的 3.3V 至 5V 电源转换
- 带有可调阀值/滞后的输入电源电压监控器
- 用于在轻载时实现高效率的省电模式
- 关断期间负载断开
- 输出过压保护
- 可编程软启动
- 电源正常输出
- 2MHz 开关频率
- 输出电容器放电 (TPS61231)
- 3mm x 3mm x 0.9mm 超薄小外形尺寸无引线 (VSON) 封装
2 应用范围
- 低压锂离子电池供电类产品
- USB 电源
- 平板电脑
- 移动电源、备用电池
- 工业仪表计量设备
产品说明
TPS6123x 器件系列是一款采用紧凑解决方案尺寸的高效同步升压转换器。 它针对由单节锂离子电池或 3.3V 稳压电源轨供电的产品进行了优化。集成电路 (IC) 中集成了一个 5A 开关，并且能够在由 3.3V 输入电源供电，输出电压为 5V 时传送高达 2.1A 的输出电流。 此器件基于准恒定接通时间谷值电流模式控制机制。 典型运行频率为 2MHZ，这样可使用小型电感器和电容器来实现小解决方案尺寸。 TPS61230 和 TPS61231 通过一个外部电阻分压器提供可调输出电压，而 TPS61232 提供 5V 的固定输出电压。
轻负载期间，TPS6123x 自动进入省电模式，以最低静态电流实现最大效率。 在关断期间，负载完全从输入上断开，并且输入流耗减少至 1.5µA（典型值）。 此器件集成一个精密低功率 EN 比较器。 EN 阀值以及使能比较器的滞后可由外部电阻器调节，并且支持应用专用系统加电和断电要求。 还内置了其他诸如输出过压保护、热关断保护和电源正常输出等特性。
此器件采用 3mm x 3mm x 0.9mm VSON 封装。
产品器件信息
| 部件号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TPS61230 | 超薄小外形尺寸无引线 (VSON) (10) | 3.00mm x 3.00mm |
| TPS61231(2) | ||
| TPS61232 |
