• DCS-Control™ 拓扑技术
• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度等级：-40°C 至 125°C 的运行结温范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C4B
• 输入电压范围：3V 至 17V
• 输出电流高达 500mA
• 可调输出电压范围为 0.9V 至 6V
• 固定输出电压版本
• 无缝省电模式转换
• 静态电流典型值为 17µA
• 电源正常输出
• 100% 占空比模式
• 短路保护
• 过温保护
• 采用 2 x 2mm，晶圆级小外形尺寸无引线 (WSON) 封装

• 汽车类 12V 导轨式电源
• 以太网供电 (POE) 的同轴负载点 (POL) 电源
• 摄像机模块、视频模块
• 低压降稳压器 (LDO)

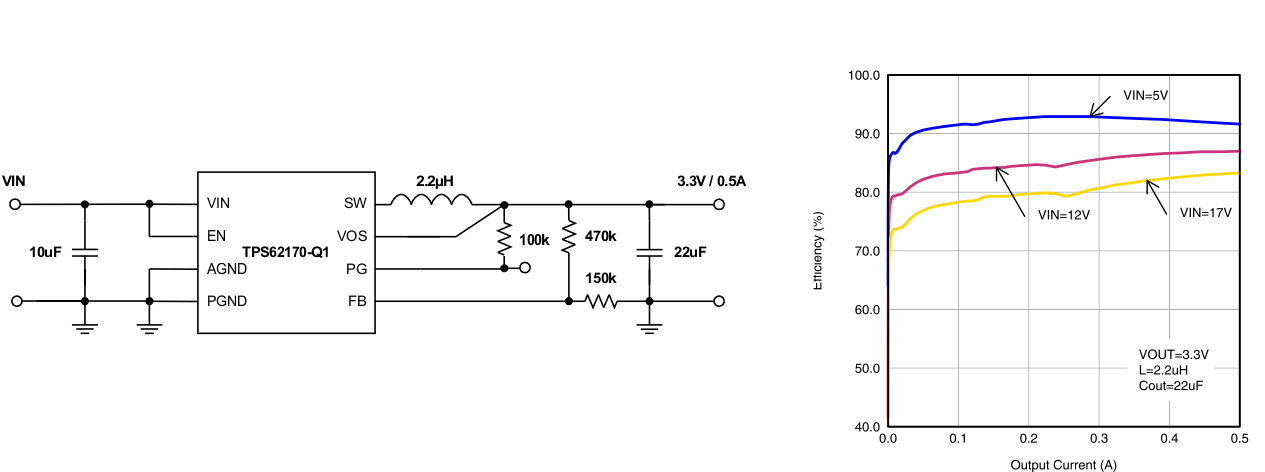

TPS6217x-Q1 系列是一款易于使用的同步降压 DC-DC 转换器，针对高功率密度的应用进行了优化。 该器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control™ 拓扑技术提供快速瞬态响应并实现高输出电压精度。

此器件具有 3V 至 17V 宽运行输入电压范围，非常适用于由锂离子或其它电池以及 12V 中间电源轨供电的系统。 其输出电压为 0.9V 至 6V，支持高达 0.5A 的持续输出电流（使用 100% 占空比模式）。

通过配置使能引脚和开漏电源正常状态引脚也可以实现电源排序。

在节能模式下，器件可根据输入电压 (VIN) 生成约 17μA 的静态电流。 负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。 在关断模式下，此器件会关闭且关断期间的流耗少于 2μA。

此器件分为可调和固定输出电压型号，采用 2mm × 2mm (DSG) 8 引脚 WSON 封装。
