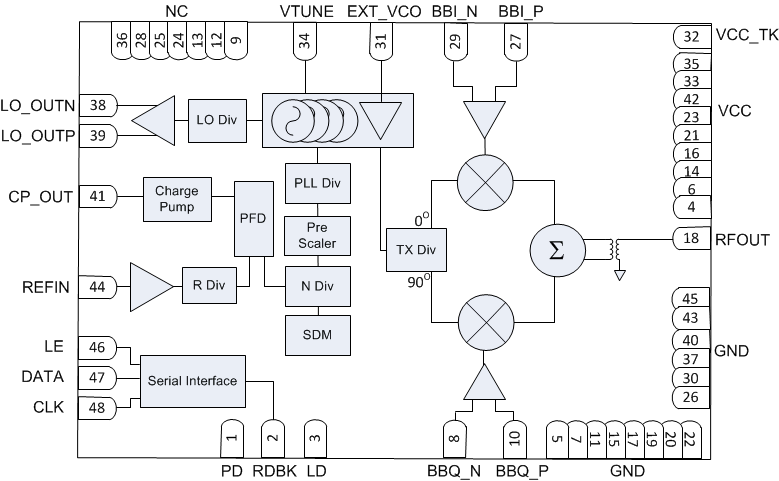

TRF3722 - 产品图解:
TRF3722-TRF3722 数据表
TRF3722-TI芯片-IQ调制器-宽带RF/IF
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - TRF3722介绍
TRF3722 - TRF3722 数据表

TRF3722是TI公司的一款TI芯片产品,TRF3722是TRF3722 数据表,本页介绍了TRF3722的产品说明、应用、特性等,并给出了与TRF3722相关的TI元器件型号供参考。

TRF3722 - TRF3722 数据表 - TI芯片 - IQ调制器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 具有集成 PLL 和 VCO 的 IQ 调制器
  • 整数 N/分数 N PLL
  • 调制器支持 400MHz 至 4200MHz 频率范围
  • PLL 和 VCO 支持 256MHz 至 4100MHz 频率范围
  • 900MHz 时的 OIP3 为 31 dBm
  • 1800MHz 时的 OIP3 为 30 dBm
  • VCO 1800MHz 开环相位噪声:1MHz 偏移时为 -141 dBc/Hz
  • 独立式 LO 输出支持 1/2/4/8 分频
  • 调制器低功耗和高增益模式
  • 多种断电模式
产品应用
  • 无线基础设施
    • CDMA:IS95,UMTS,CDMA2000,TD-SCDMA
    • LTE,TD-LTE,LTE Advanced
    • TDMA:GSM,EDGE,MC-GSM
  • 点对点微波,点对多点微波
  • 软件定义的无线电
  • 射频中继器,分布式天线系统
产品说明

TRF3722 是一款高性能直接转换正交调制器,具有优异的线性和低噪声性能。 基带共模电压典型值为 0.25V,支持与电流源 DAC 无缝连接。 此器件集成了 PLL 和 VCO,能够为调制器提供本地振荡器 (LO)。 PLL 和 VCO 可实现卓越的相位噪声性能,能够满足最为严格的传输通信要求。 此器件还提供了额外的 LO 输出,用于驱动其它调制器或降频混频器。 调制器的高增益模式可实现典型的 3dB 增益提升,低功耗模式适合需要优化功耗的应用。

器件信息 (1)
部件号封装封装尺寸(标称值)
TRF3722VQFN (48)7.00mm x 7.00mm
