TS3DV642技术文档下载：

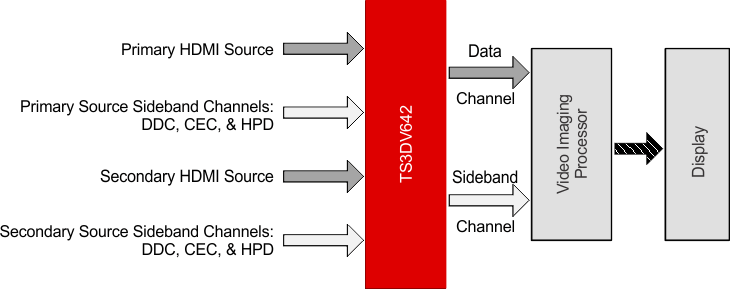

TS3DV642 - 产品图解：
TS3DV642 - 具有 1.8V 兼容控制和省电模式的 12 通道 1:2 MUX/DEMUX
TS3DV642是TI公司的一款无产品，TS3DV642是具有 1.8V 兼容控制和省电模式的 12 通道 1:2 MUX/DEMUX，本页介绍了TS3DV642的产品说明、应用、特性等，并给出了与TS3DV642相关的TI元器件型号供参考。
TS3DV642 - 具有 1.8V 兼容控制和省电模式的 12 通道 1:2 MUX/DEMUX - 无 - HDMI/LAN/VGA/DDR/视频开关 - TI公司（Texas Instruments，德州仪器）
产品特性
- 开关类型：2:1 或 1:2
- 动态特性
- 差分带宽 (-3dB)
- 端口 A：典型值 6.9GHz
- 端口 B：典型值 7.5GHz
- 串扰（1.7GHz 时）：–40dB
- 隔离（1.7GHz 时）：-23dB
- 拆入损耗 (DC)
- 端口 A：–0.75dB
- 端口 B：-1.0dB
- 回波损耗（1.7GHz 时）：-15.9dB
- 对内（位-位）偏移
- 端口 A：2ps
- 端口 B：6ps
- RON
- 端口 A：6.5Ω
- 端口 B：8.2Ω
- 1GHz 时的 CON：0.5pF（典型值）
- 差分带宽 (-3dB)
- VCC 范围：2.6V 至 4.5V
- I/O 电压范围：0V 至 5V
- 特殊特性
- I关闭保护在断电状态 (VCC=0V) 时防止电流泄漏
- 静电放电 (ESD) 性能
- 2kV 人体模型（A114B，II 类）
- 1kV 充电器件模型 (C101)
- 42 引脚四方扁平无引线 (QFN) 封装（9mm x 3.5mm，0.5mm 间距）
产品应用
- 支持高达 60Hz 4k2k 的 HDMI 2.0
- DVI 1.0 信号开关
- DisplayPort 1.2a 信号开关
- 通用最小化传输差分信号 (TMDS) 信号开关
- 通用低压差分信令 (LVDS) 信号开关
- 通用高速信号开关
产品说明
TS3DV642 是一款 12 通道 1:2 或 2:1 双向多路复用器/多路解复用器。 TS3DV642 工作电源电压范围为 2.6V 至 4.5V，适用于电池供电应用。 它具有低导通电阻 (RON) 以及小 I/O 电容，可实现高达 7.5GHz 的典型带宽。 此器件为 HDMI 和 DisplayPort 应用提供所需的高带宽。
TS3DV642 具有断电模式，该模式下所有通道均具有高阻抗 (Hi-Z)，并且功耗极低。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TS3DV642 | WQFN (42) | 9.00mm x 3.50mm |
