TSU8111技术文档下载：

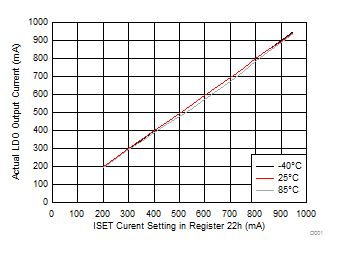

TSU8111 - 产品图解：
TSU8111 - 具有双集成 USB2.0 开关和配件检测功能的单节 USB 充电器
TSU8111是TI公司的一款USB/MHL开关产品，TSU8111是具有双集成 USB2.0 开关和配件检测功能的单节 USB 充电器，本页介绍了TSU8111的产品说明、应用、特性等，并给出了与TSU8111相关的TI元器件型号供参考。
TSU8111 - 具有双集成 USB2.0 开关和配件检测功能的单节 USB 充电器 - USB/MHL开关 - USB - TI公司（Texas Instruments，德州仪器）
产品特性
- 双单刀双掷 (SP2T) USB 2.0 高速开关
- UART 路径支持 UART 或 USB 2.0 高速信号
- 集成单节充电器
- 集成低压降线性稳压器 (LDO)
- 充电电压稳压精度 1%
- 充电电流精度 8%
- 针对壁式适配器的高达 950mA 的可编程充电电流限制
- 充电器检测符合 USB 电池充电规范 v1.1 (BCv1.1)
- VBUS 检测
- 数据接触侦测
- 主和副侦测
- 支持 USB 充电器（DCP、CDP、SDP）
- 可在 ID 引脚上进行 5 位附件检测
- 按附件类型自动切换
- I2C 接口
- 手动切换功能
- 连接和断开时产生中断
- 支持制造中使用的控制信号（JIG，BOOT）
- 具有过压保护功能的 VBUS 引脚的容差为 28V
- 针对输出电流控制的热调节和热关断保护
- JESD 22 ESD 性能
- 12kV 人体模型 (VBUS/DP_CON/DM_CON/ID_CON)
- 2kV 人体模型（所有其他引脚）
- IEC ESD 性能
- ±4kV 接触放电 (IEC 61000-4-2)（VBUS/DP_CON/DM_CON/ID_CON 接地 (GND)）
- 浪涌保护（VBUS/DP_CON/DM_CON/ID_CON 接地）
- 无需使用外部元件即可保护 USB 连接器引脚
2 应用范围
- 移动电话
- 上网本/笔记本电脑
- 台式机
- 便携式手持设备
产品说明
TSU8111是一款具有集成线性充电器的双 SP2T 微型 USB 开关。 由于此器件集成有充电器，因此无需配备外部充电器 IC，从而节省了成本与电路板空间。 该器件可通过 USB 端口或专用充电器供电运行，并支持高达 950mA 的充电电流。 连接该器件后，将通过 VBAT 或 VBUS 为其供电。 TSU8111 可检测与 BCv1.1 标准兼容的充电器以及使用 ID 电阻的附件。 USB 开关矩阵既可以通过自动检测来控制，也可以通过 I2C 手动进行控制。
产品器件信息
| 部件号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TSU8111 | DSBGA (20) | 2.14mm x 1.76mm |
